Fuente de Intensidad regulable para Led y láser de alta potencia

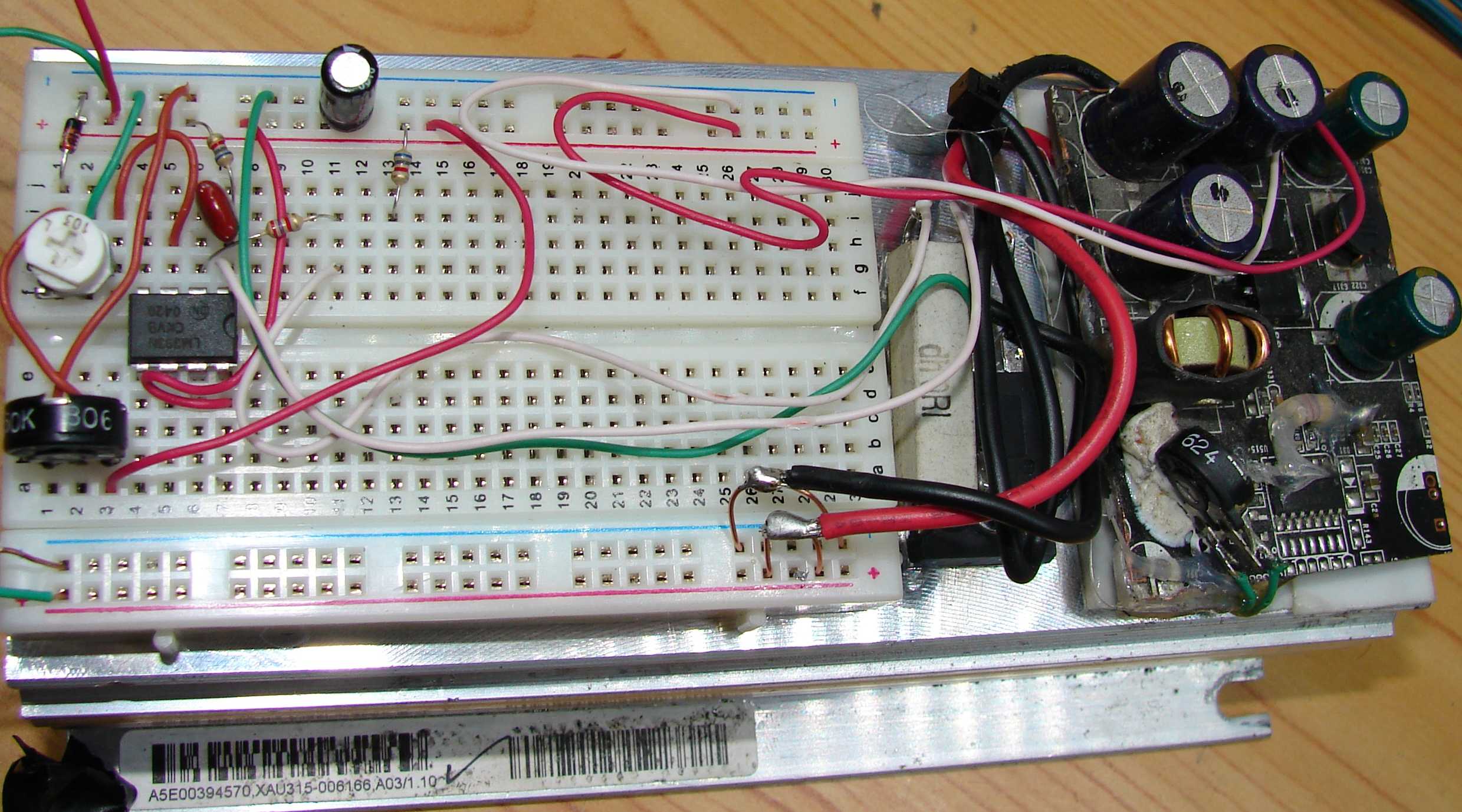

Prototipo V1 montado en protoboard

He diseñado una pequeña fuente de intensidad regulable para hacer funcionar leds de alta potencia o láser de diodo.

He usado una placa protoboard para dejar la opción a ir mejorando el diseño, y que sea suficiente flexible para usarla en cualquier situación.

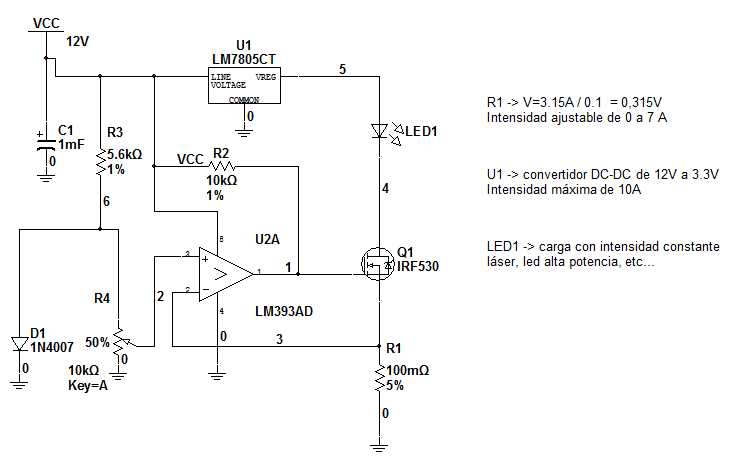

esquema
Esquema.

fuente intensidad 01

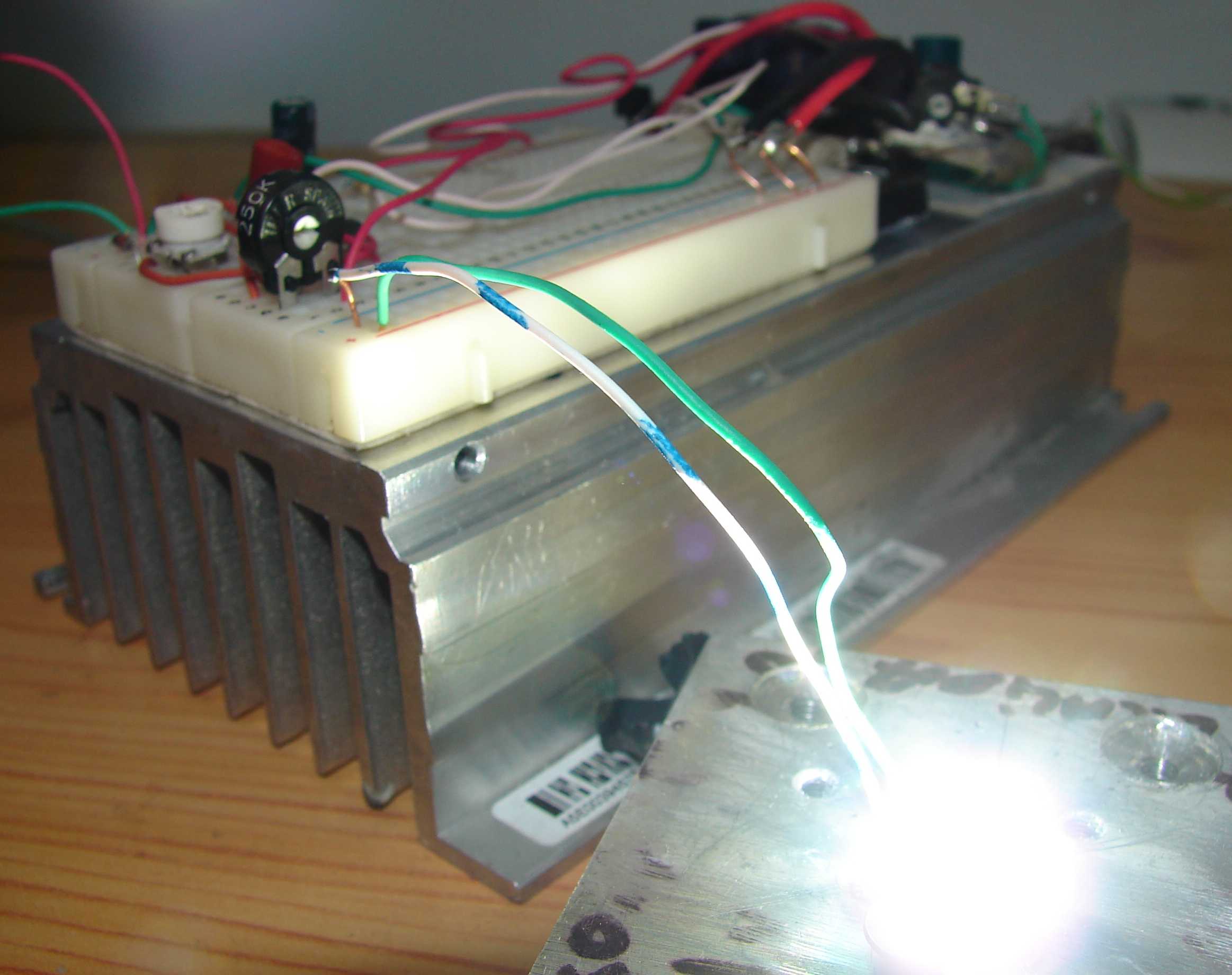

fuente intensidad 02





fuente intensidad 03



fuente intensidad 04

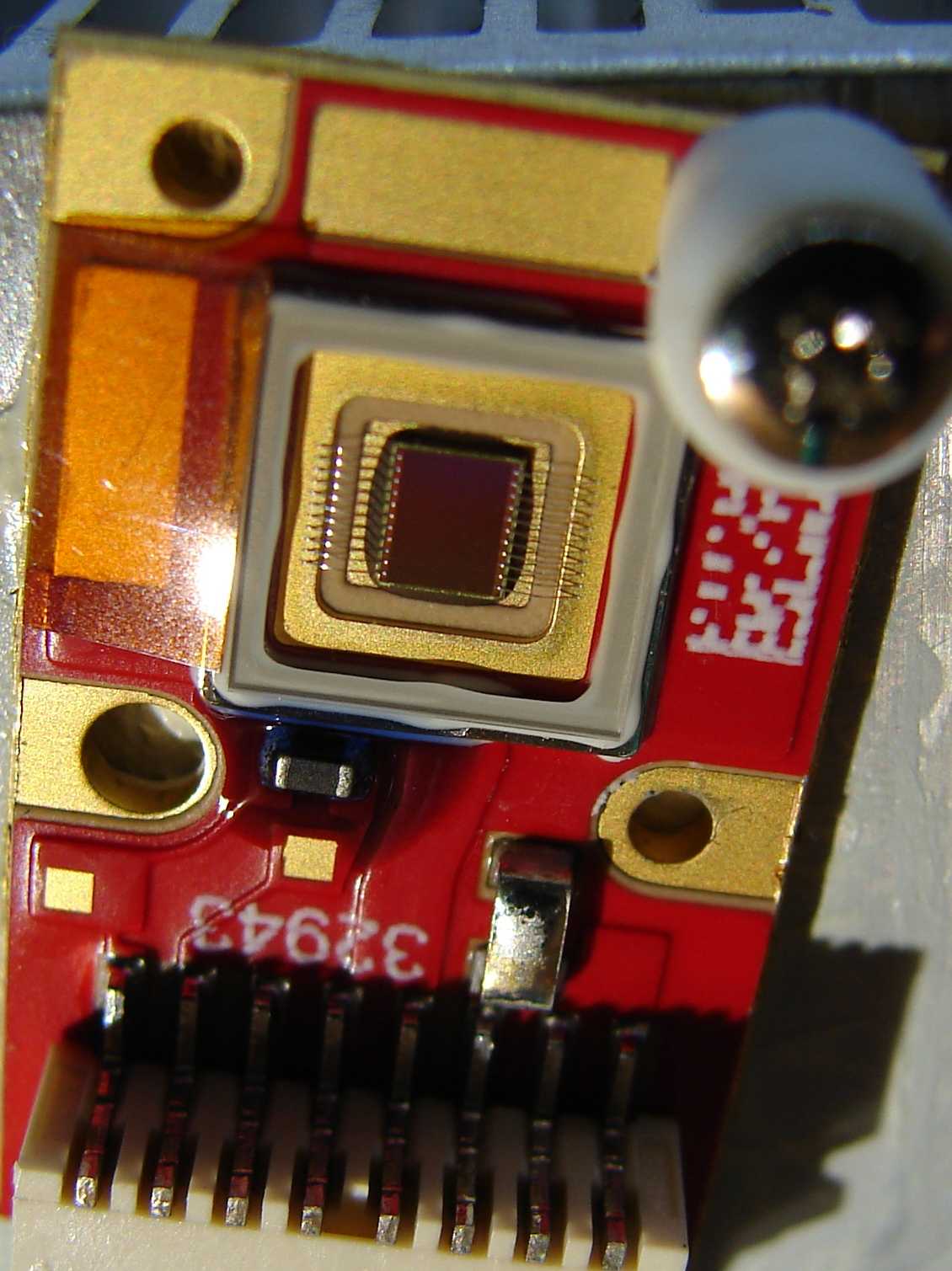

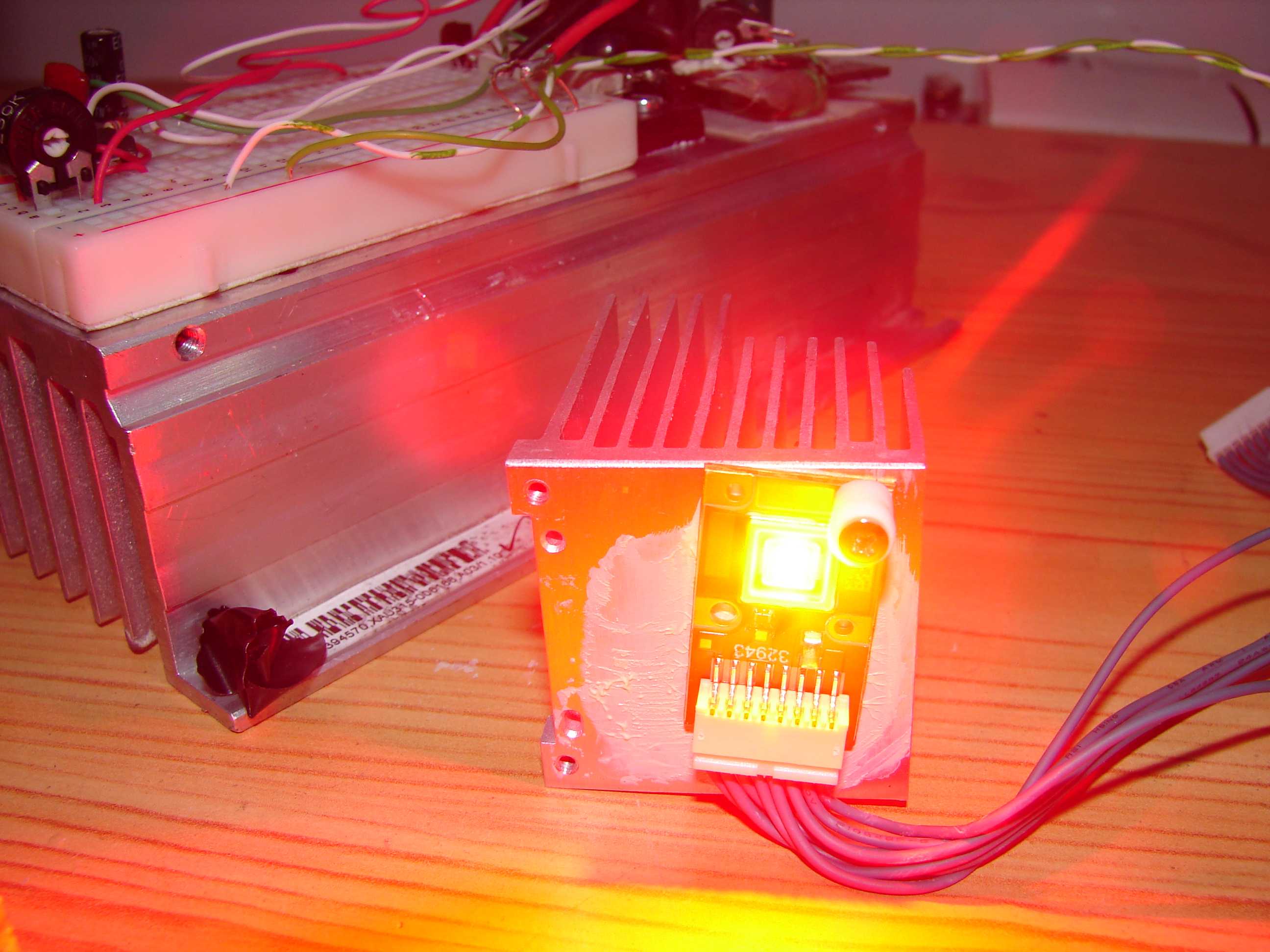

Led Pathlight PT54 de 12W, usado en algunos proyectores http://www.luminus.com/

fuente intensidad 05

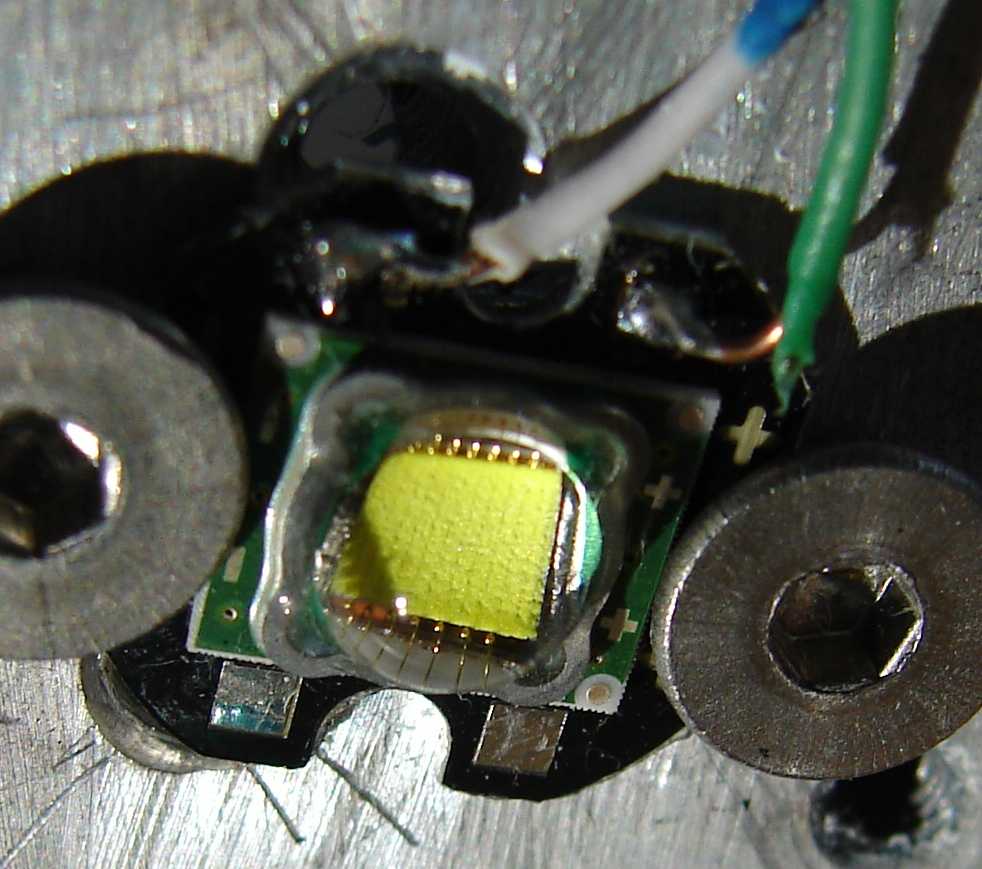

Otro led Phatlight SST-90 , de 3.15A de uso continuo, y pulsado máximo a 9A



fuente intensidad 06

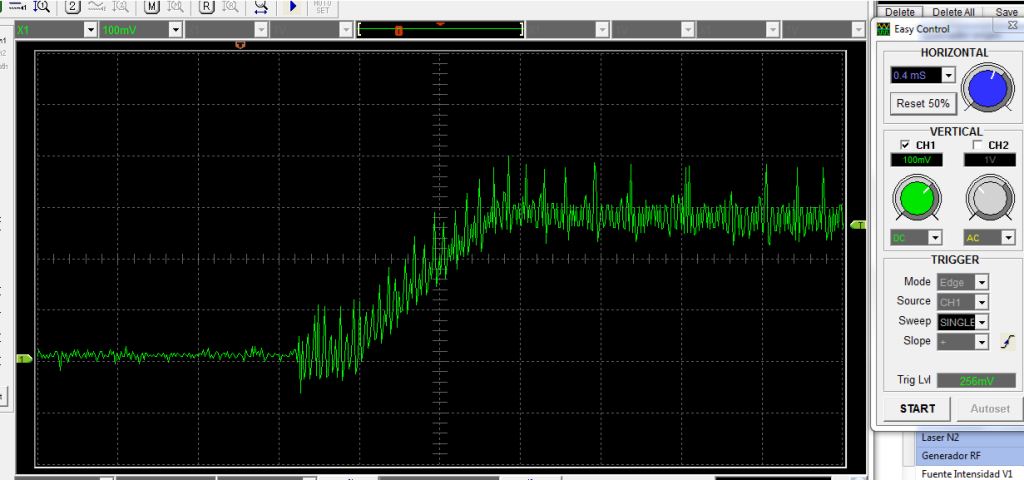

La respuesta de regulación es lenta por no tener ningún driver para el Mosfet, por lo que con este esquema hay que tener la precaución de dar la alimentación con la carga conectada. Tiempo de respuesta de 1,5ms aproximadamente.

Dudas y comentarios a alfonatr@hotmail.com
