Recarga láser CO2 Iradion 1512F 100W

Refill iradion 1512F 100W

En esta ocasión realizamos la recarga de un tubo Iradion, modelo nuevo con pocos años.

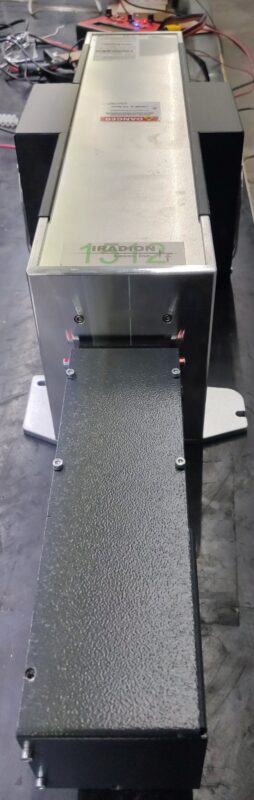

Aspecto exterior del equipo
Aspecto exterior del equipo

Vista disipador sin los ventiladores.

Vista posterior sin la tapa de protección, se puede apreciar que el circuito resonante de RF es externo, por lo que se ven las bobinas y conexiones.
Vista del expansor y espejo 45º

Como extra, el pin-out del conector para el check y monitorizar la potencia directa y reflejada.

Testeando la salida de potencia, apenas sacaba 40W a máxima potencia.
Vista de las lectoras de potencia directa y reflejada.
Vista frontal sin el expansor.
Vista espejo salida con el cuerpo de cerámica y el circuito resonante RF.
Más detalle del espejo de salida, curioso que va pegado con epoxy.
Electrónica, generador de RF.
Zoom del circuito resonante externo a la cavidad.
Toma para el refilling.
Test salida potencia una vez hecha la recarga.
