Presento uno de los equipos láser más potentes que ha pasado por el taller, el modelo de láser de CO2 sellado de 600W.
Uni

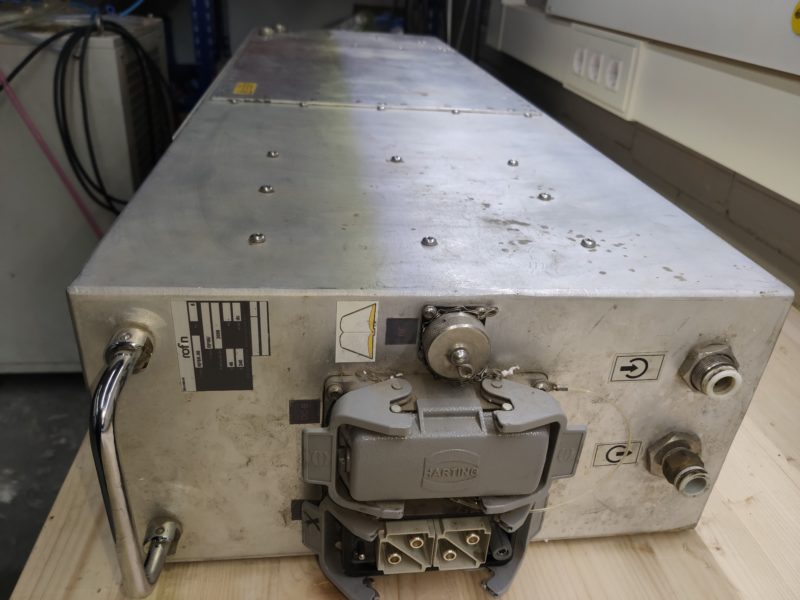

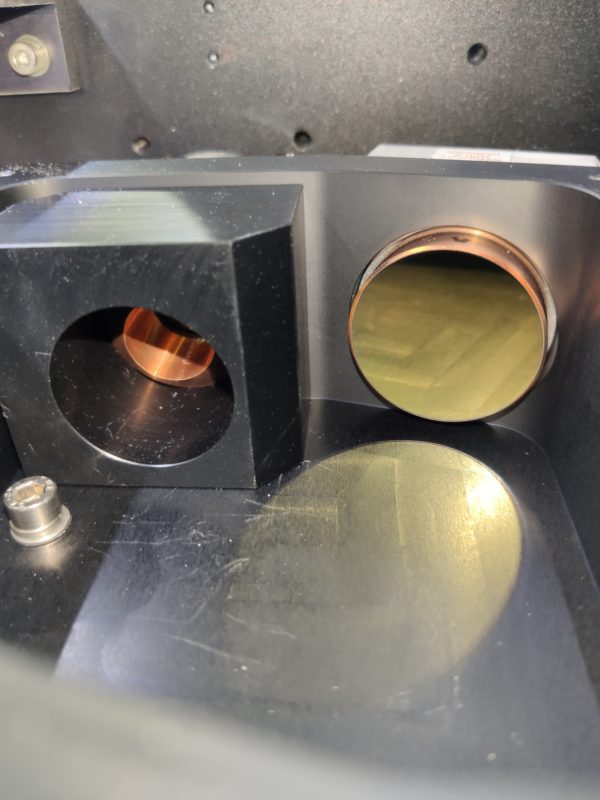

Unidad generador RF, Rofin OEM60Cabezal láser Rofin OEM60Cabezal láser Rofin OEM60Vista del adaptador de impedancias en la entrada del cabezal del láser Rofin OEM60.Parte posterior, con sus pre-ionizadores, 2 unidades.Vista posterior con su conjunto de espejos 45 + 45º , cerrado para evitar suciedad que pudieran estropear con la potencia del láser.Vista pre-ionizadores, como es una cavidad muy grande, lleva 2 unidades, trabajan a 48V, misma tensión del equipo.Otra vista cavidad Rofin OEM60Otra vista cabezal Rofin OEM60Vista interna espejos correctores de haz y alineado de salida, van cerrados y presurizados para evitar igual la suciedad.Vista espejos correctores.Vista espejos correctores.Parte interna generador RF, un lado.Más detalle, es como un generador de RF de un Rofin de 300W, solo la mitad del equipo.Por el otro lado lleva otro generador de RF de 300W, que se juntan en un multiplexor. Vista también de los condensadores de filtro, por la potencia pulsada que genera, amortigua esos pulsos y permite con una fuente de 48V 240Amperios, que pueda funcionar.
Hay que destacar que este equipo solo trabaja en modo pulsado hasta un duty de 50%, aunque no se nota que sea pulsado por que puede trabajar máximo a 25kHz y mínimo 1kHz aprox. Con ello, y sabiendo que el equipo consume unos 220Amperios, el pico de intensidad que adsorbe durante ciclo de trabajo es de 440 Amperios.
Caja control que combina los dos generadores de RF. rofin OEM60Antes del multiplexor que une los dos generadores RF, lleva unos accesorios para disipar la potencia que provoca las curvas en el coaxial, y así dejar la misma longitud entre los dos coaxiales.Otra vista.Otra vista del multiplexor, refrigerado por agua, como todo el equipo.Detalle del ciclo de pulso, medición de potencia directa y reflejada.Equipo funcionando, Rofin OEM60Otra vista del equipo testeando, Rofin OEM60Midiendo la potencia de salida del equipo Rofin OEM60.Test del equipo, con un refrigerador de 5000W no era suficiente, por lo que conecté dos equipos, uno para cabezal y otro para generador RF.Mediciones potencia de salida en tiempo, del equipo Rofin OEM60.
