Refill laser synrad pulsar P100

Estos días han pasado varios equipos Synrad Pulstar P100, como su nombre indica son equipos que trabajan en modo pulsado, su voltaje de trabajo son 48V y suelen consumir unos 30A a máximo trabajo por las pruebas que hemos hecho.
Su duty cycle máximo de trabajo es de 36.5%, aunque en el manual ya especifica exactamente los parámetros máximos permitidos.
















Como explicación, tengo que decir que la parte interna de la cavidad resonante, excepto por pequeñas diferencias, son iguales que los viejos Synrad Firestar T60, T80 o T100, igual que los Ti60, Ti80, Ti100.
La única diferencia es que le han metido un generador de mayor potencia y doblado, o sea que por potencia disponemos de picos de 400W con este equipo compacto, pero el RMS se nos quedará en 100W mínimo garantizado.

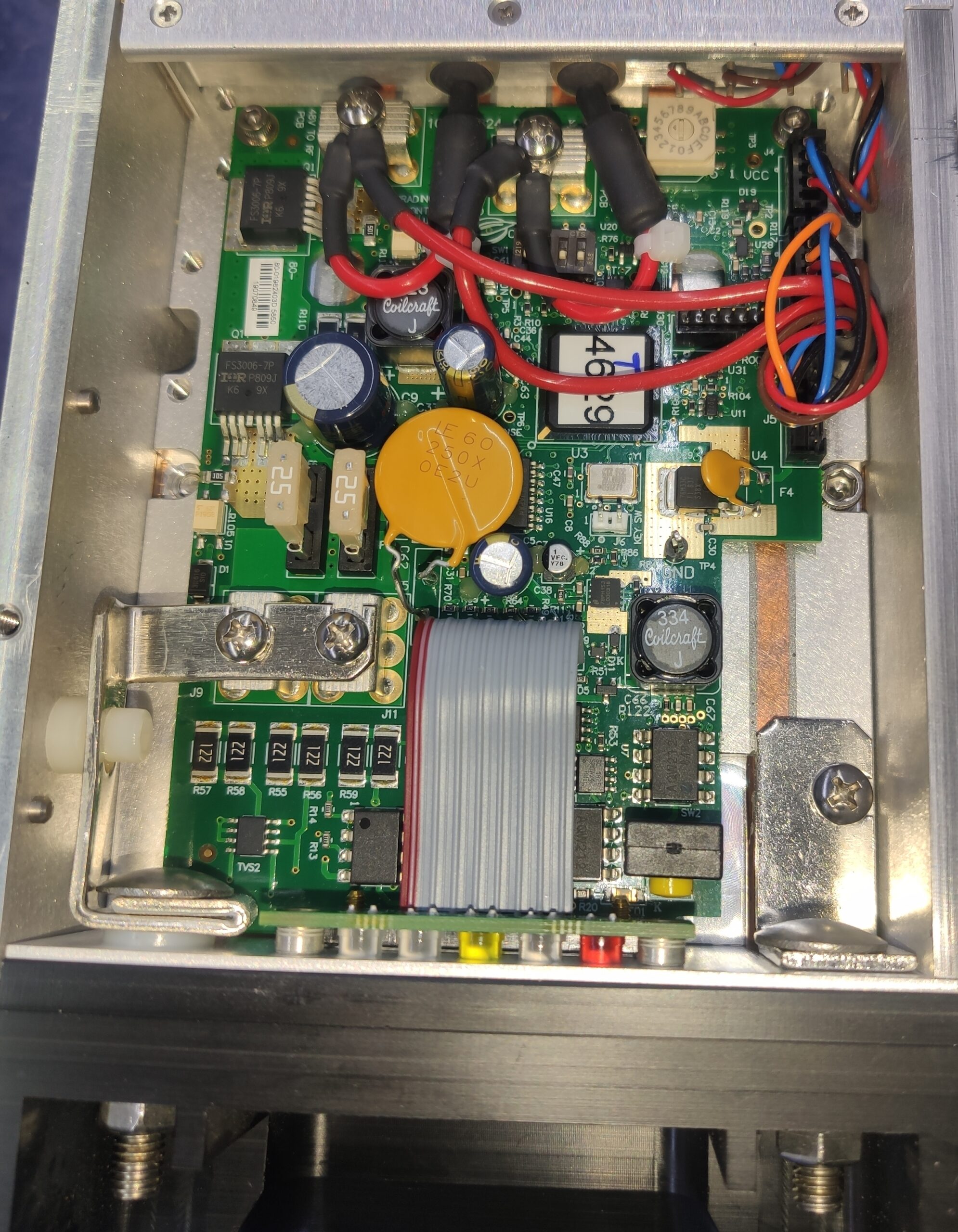

Como se ve claro en la imagen, el circuito de refrigeración liquida lo han utilizado para enfriar directamente los mosfets, (parece buena idea, no ? ) pero el problema viene cuando el equipo de refrigeración deja de trabajar o se interrumpe el caudal.
Este equipo Pulstar no tiene control de flujo ni temperatura en los mosfets, por lo que un fallo en el caudal de refrigerante hace que los mosfets se queden sin suficiente refrigeración y terminan quemados sin antes calentarse la estructura ni los marcadores térmicos que llevan la carcasa de los mosfets.

Conclusiones de este equipo:
Fácilmente el equipo se puede averiar por una mala refrigeración, y hay que pensar que son 8 mosfets muy costosos.
El coste de una reparación así puede igualar al de una recarga de gas para estos equipos, por lo que le diría al cliente final que se asegure que tiene un control de caudal refrigerante que desconecte el equipo para que no le pase el problema de éste y varios equipos que han pasado por el taller.
Pensad que el equipo de las fotos era del año 2019 y estuvo guardado en almacén, por lo que nos contaron, solamente trabajó un momento de test antes de montar en una máquina sin conectar el refrigerador líquido, me imagino pensaron que no pasaría nada por un momento para comprobar potencia de salida o ajustar espejos, y ERROR, el equipo se averió.
saludos tengo un equipo firestar ti series
con problemas de overheat,
perforo el lente, pregunto si hay alguna forma de comunicarme para una consulta.
Hola.
Uff, es complicado tu problema, si perforó la lente, toca un refill y substitución de lente o espejo de salida.
El overheat, si te lo hace después de perforar el lente, pues es normal, no va a funcionar por que perdió todo el gas.
Puedes hacer la consulta en nuestra web : http://www.refill-laser.com hacemos recargas a todo el mundo.
