junio 12, 2018junio 12, 2018 por admin

Recarga laser CO2 Coherent Diamond E-150

Refill laser co2 coherent Diamond E150.

Vista con las protecciones láser Coherent E150

Laser coherent E150 — Vista tomas refrigeración liquida

laser coherent e150 — Vista tomas señal por debajo del láser.

Control laser coherent E150 — Conector interface, con db25 para Coherent E150

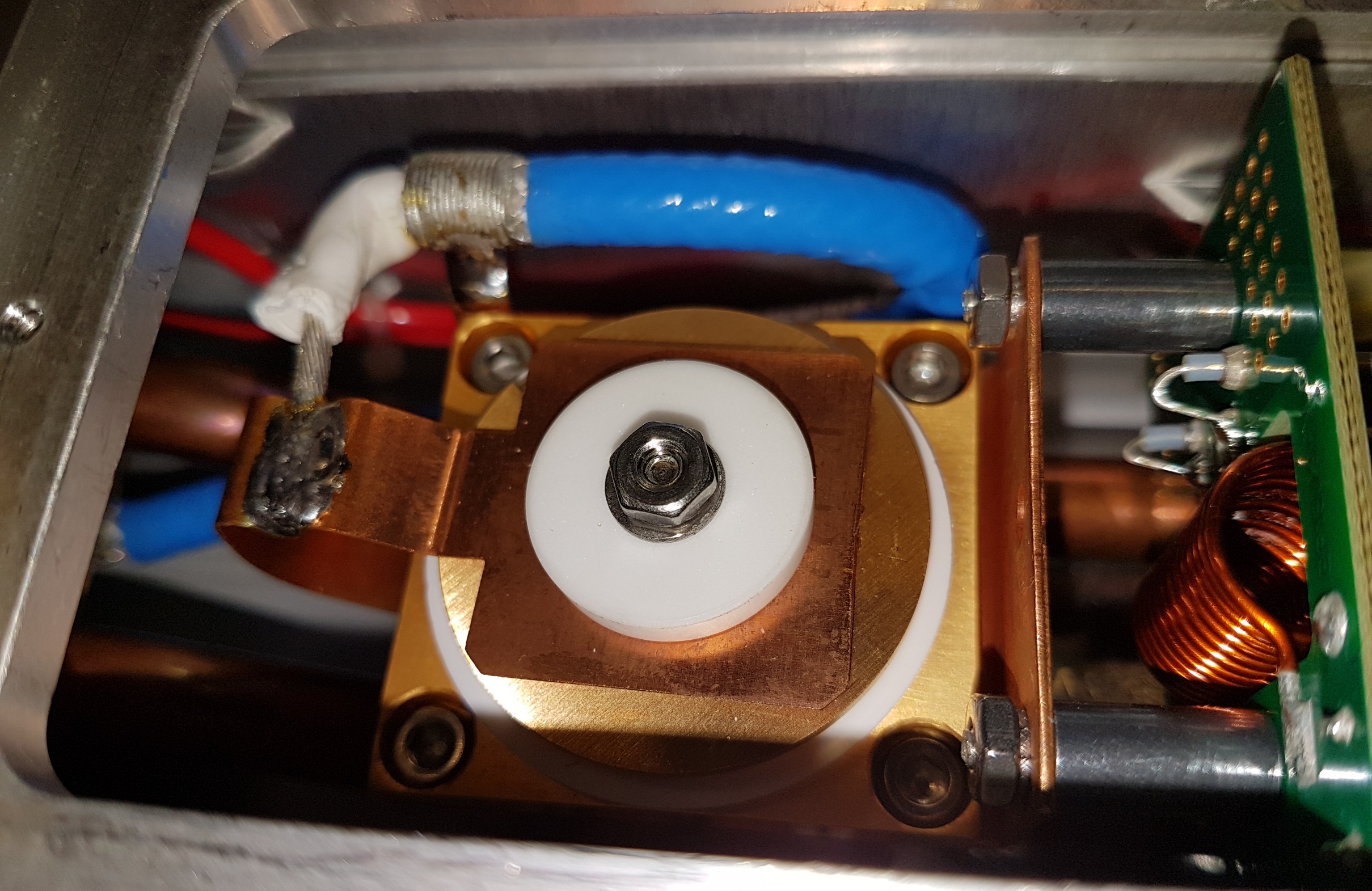

Adaptador impedancia coherent E150 — Vista interior adaptador impedancia, basado en condensador cerámico ajustable.

Laser coherent E150 — Parte aislada del adaptador de impedancia del coherent E150

Desmontando tapas para inspeccionar circuito generador RF

Vista generador RF coherent E150

Vista generador RF coherent E150. Se puede apreciar mosfets de RF, con referencia BLF278 o equivalentes de mayor potencia, dos unidades a la vista más 2 simétricas por el otro lado.

Conector todo en 1 para adaptar a máquina.

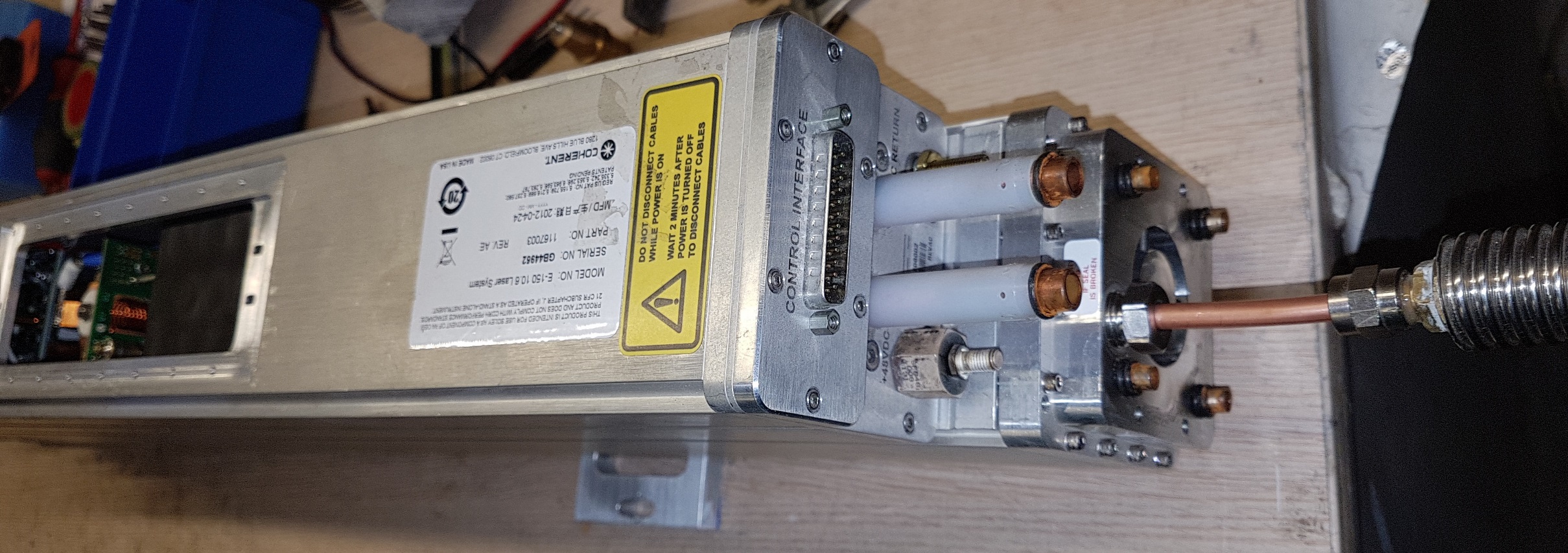

Vista desde otro ángulo de las tomas y control DB25

Test antes recarga Coherent E150 — Test antes de recarga Coherent E150. En todos los casos se realiza un test para ver el estado real y la mejora una vez recargado con gas nuevo.

laser coherent E150 — Desmontando el Coherent E150 de su estructura

Tuberías de refrigeración liquida para coherent E150

Accesorio refrigeración coherent E150 — Accesorio para distribuir el refrigerante.

Laser coherent E150 — Vista descubierta y toma recarga laser coherent E150

Cuerpo laser coherent E150 — Cuerpo del láser coherent E150

Láser coherent E150 — Accesorio toma gas laser coherent E150

laser coherent E150 — Rellenado laser coherent E150

laser coherent E150 — Montando de nuevo el láser coherent E150

laser coherent E150 — Test finales laser coherent E150

Laser coherent E150 — Test final recarga laser coherent E150

Como complemento a la recarga y para información, desmonté parte de la electrónica, adjunto algunos detalles del condensador adaptador impedancia.

Etapa RF adaptador impedancia laser coherent E150

Etapa RF adaptador impedancia laser coherent E150

Etapa RF adaptador impedancia laser coherent E150

Etapa RF adaptador impedancia laser coherent E150

Etapa RF adaptador impedancia laser coherent E150 — Etapa RF adaptador impedancia laser coherent E150. Cerámica entre conductores que hace la función de condensador ajustable según el ángulo.

Etapa RF adaptador impedancia laser coherent E150

Etapa RF adaptador impedancia laser coherent E150

Etapa RF adaptador impedancia laser coherent E150 — Circuito misterioso parte del adaptador impedancias pero no está conectado a ningún elemento, solamente a la masa del sistema.

Etapa RF adaptador impedancia laser coherent E150 — Vista circuito misterioso

Etapa RF adaptador impedancia laser coherent E150 — Vista circuito misterioso.

Etapa RF adaptador impedancia laser coherent E150

Etapa RF adaptador impedancia laser coherent E150 — Conexión final de Etapa RF adaptador impedancia laser coherent E150

Etapa RF adaptador impedancia laser coherent E150

Después de la última foto ya queda liberada la electrónica y se podría desmontar para reparación.
