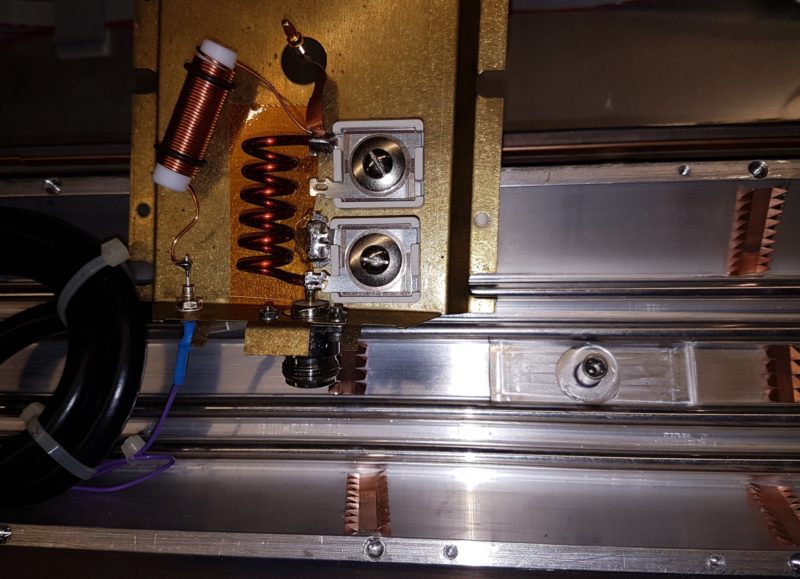

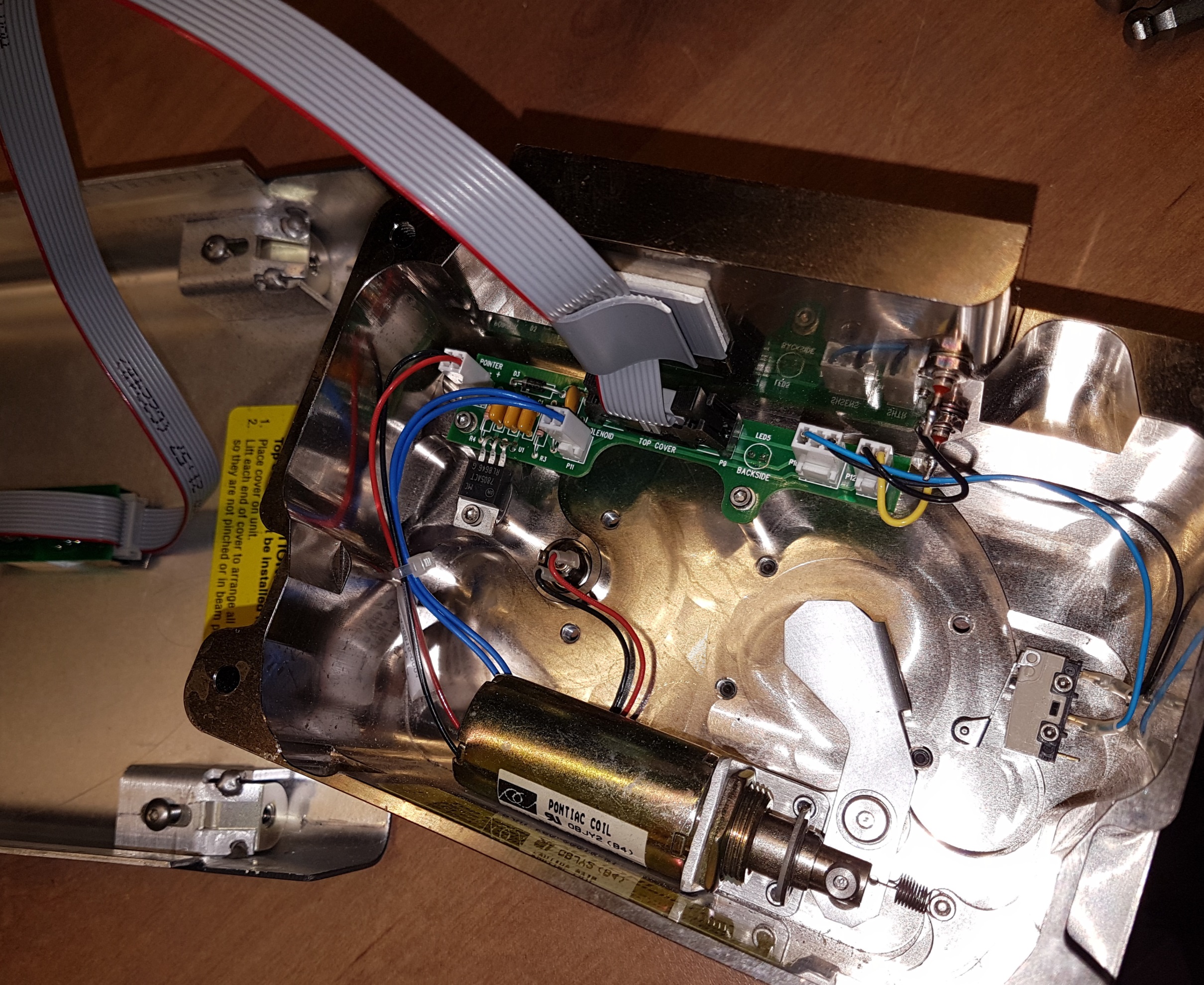

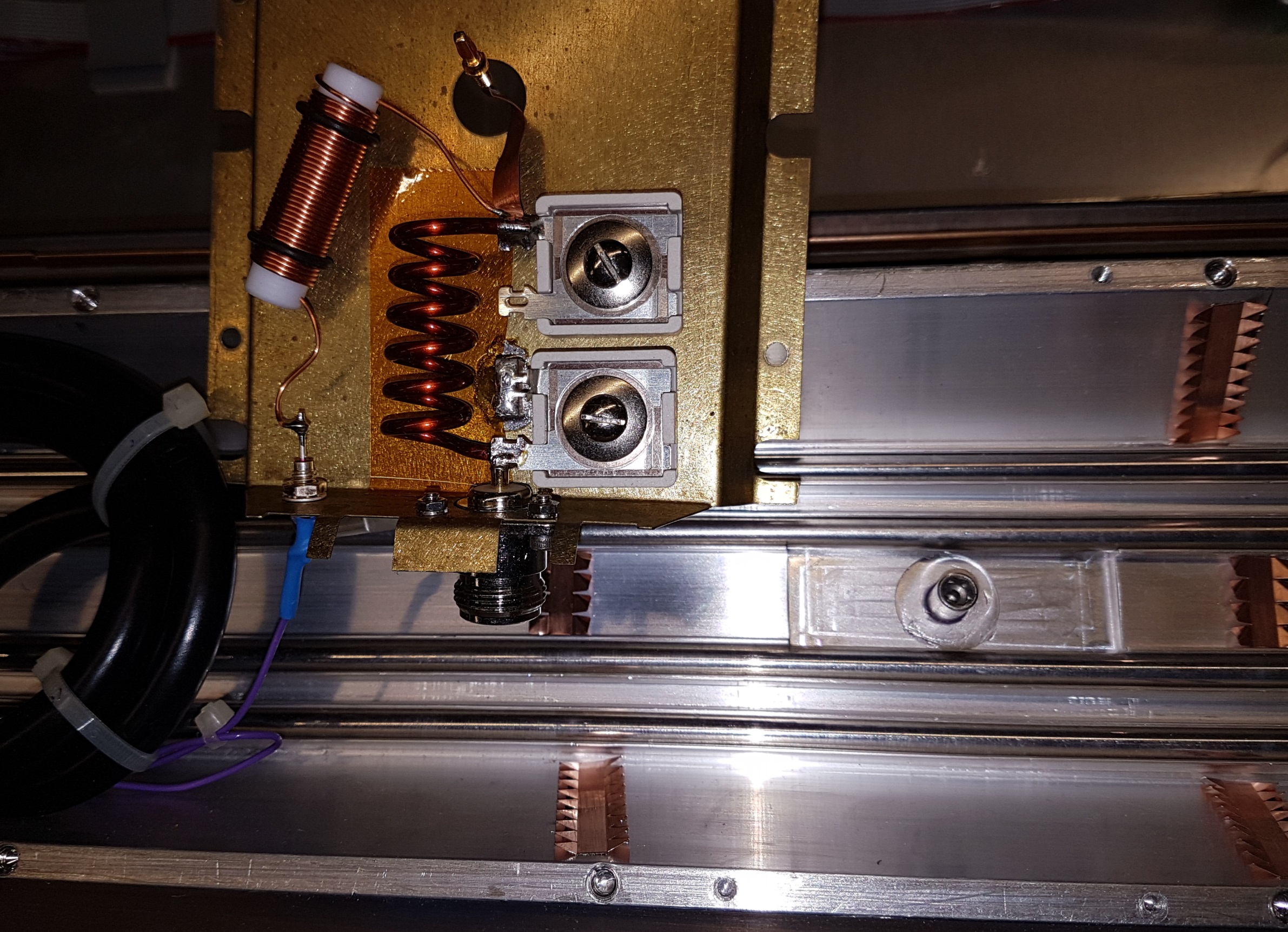

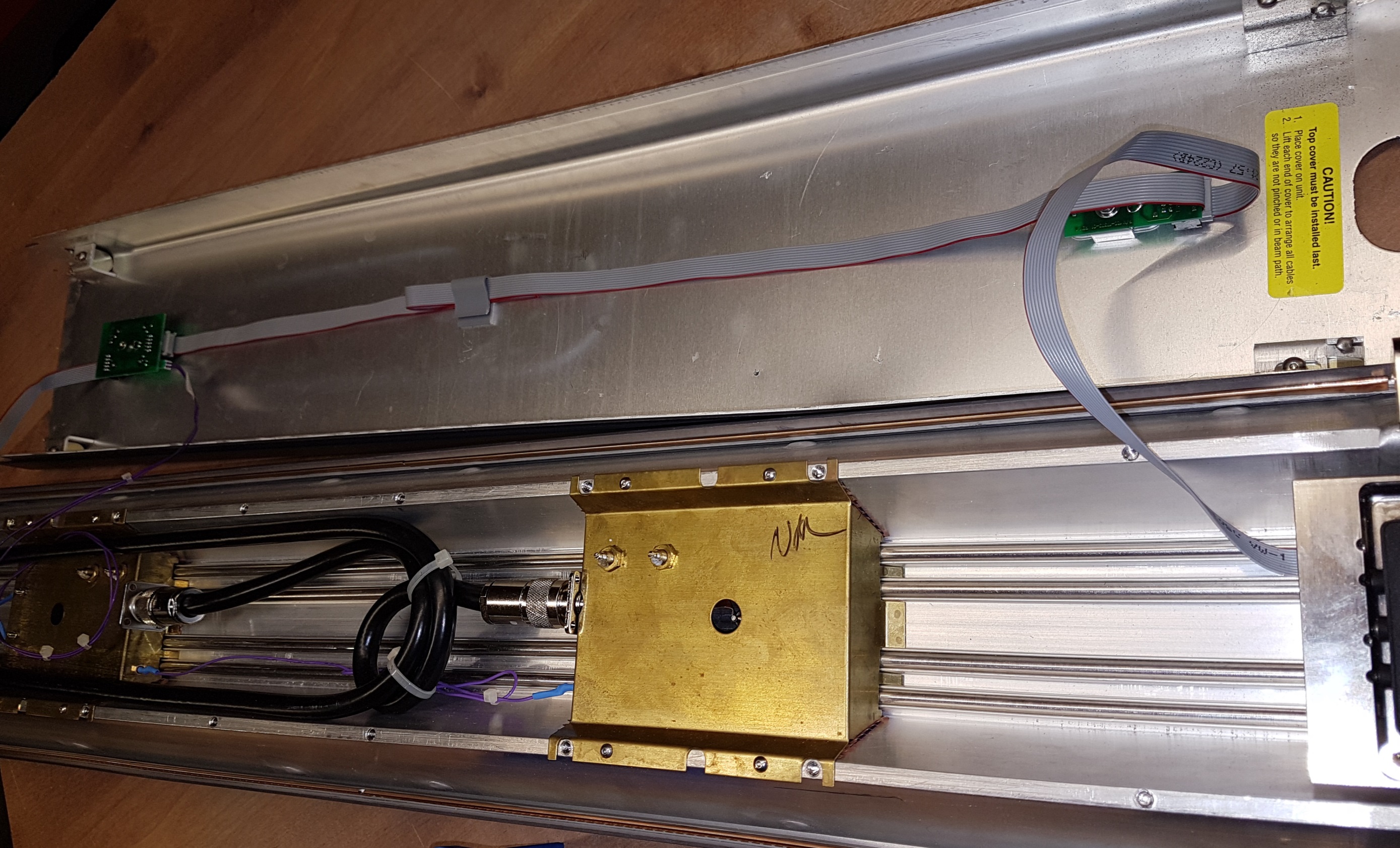

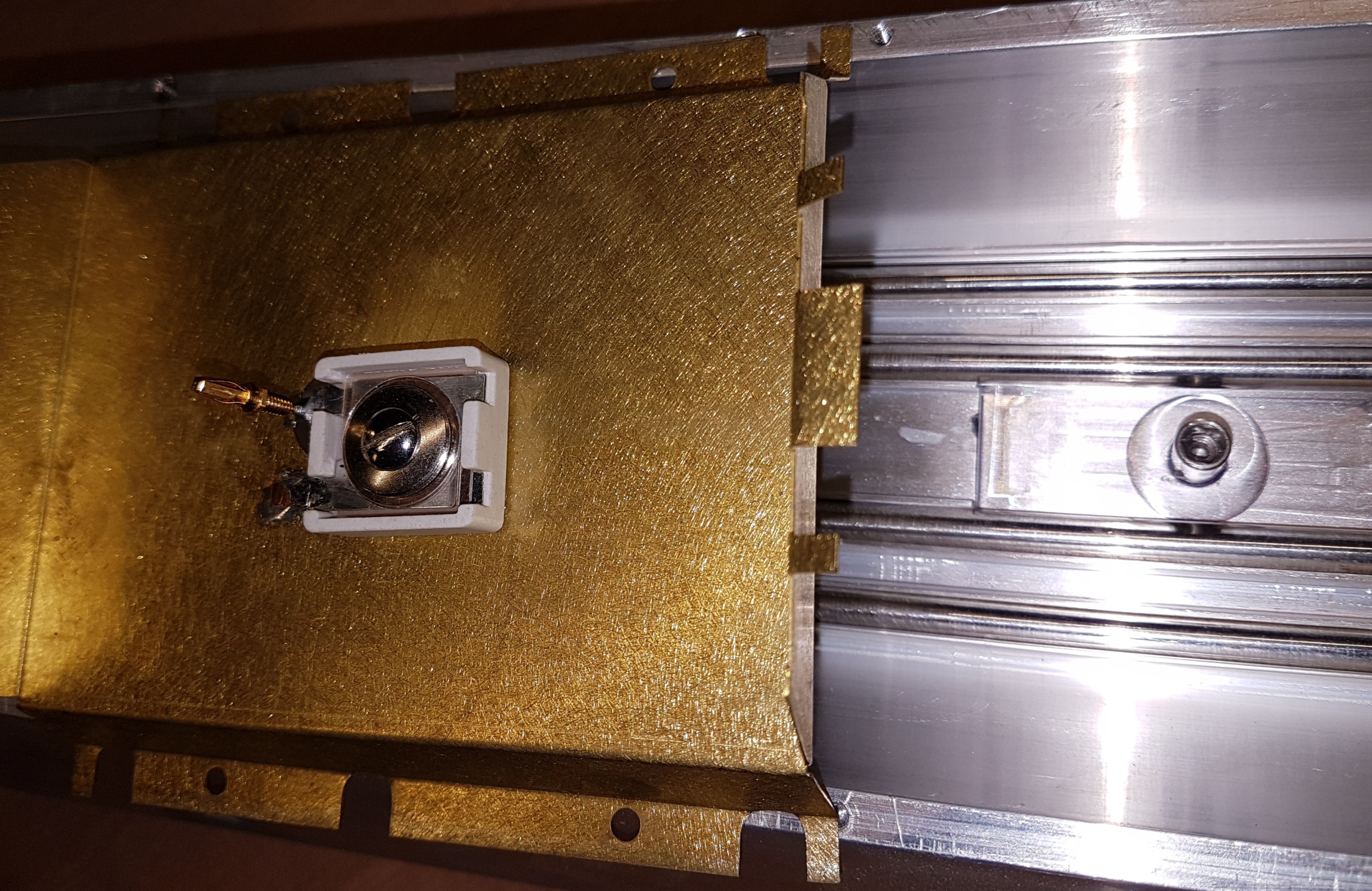

Vista del adaptador de impedancias de entrada al láserSistema de bloqueo por seguridad, interruptor óptico en la salida.Vista de la parte de abajo.

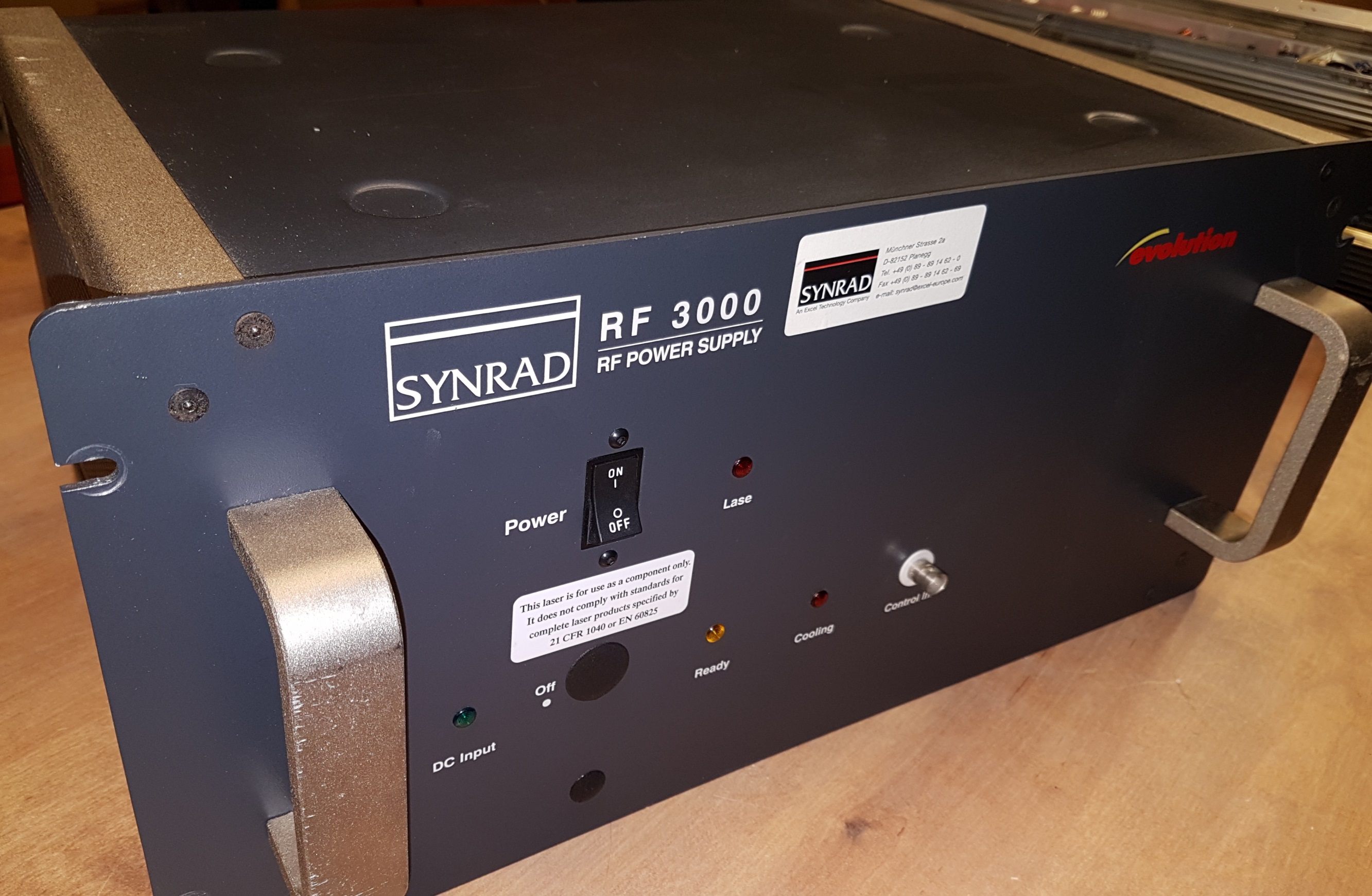

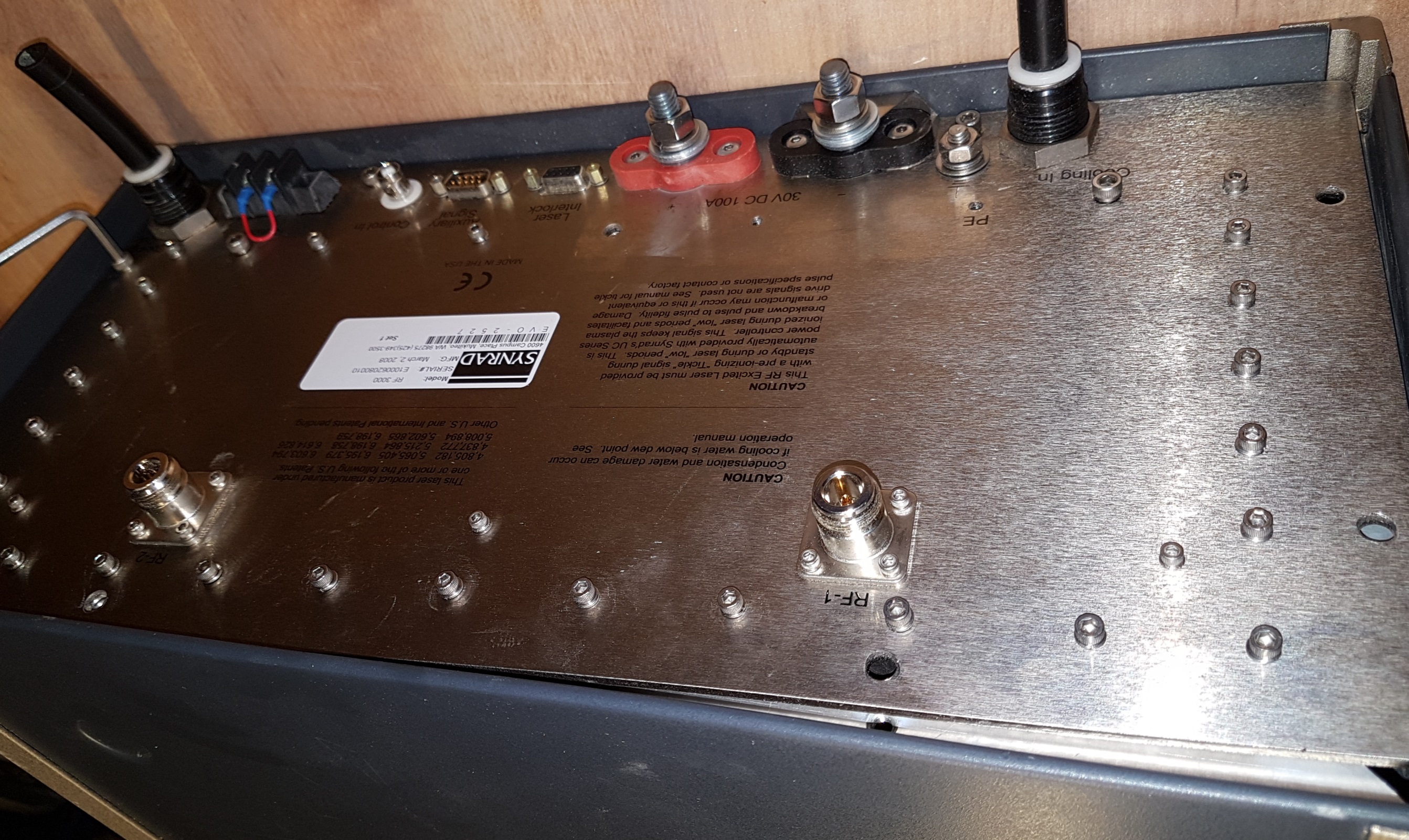

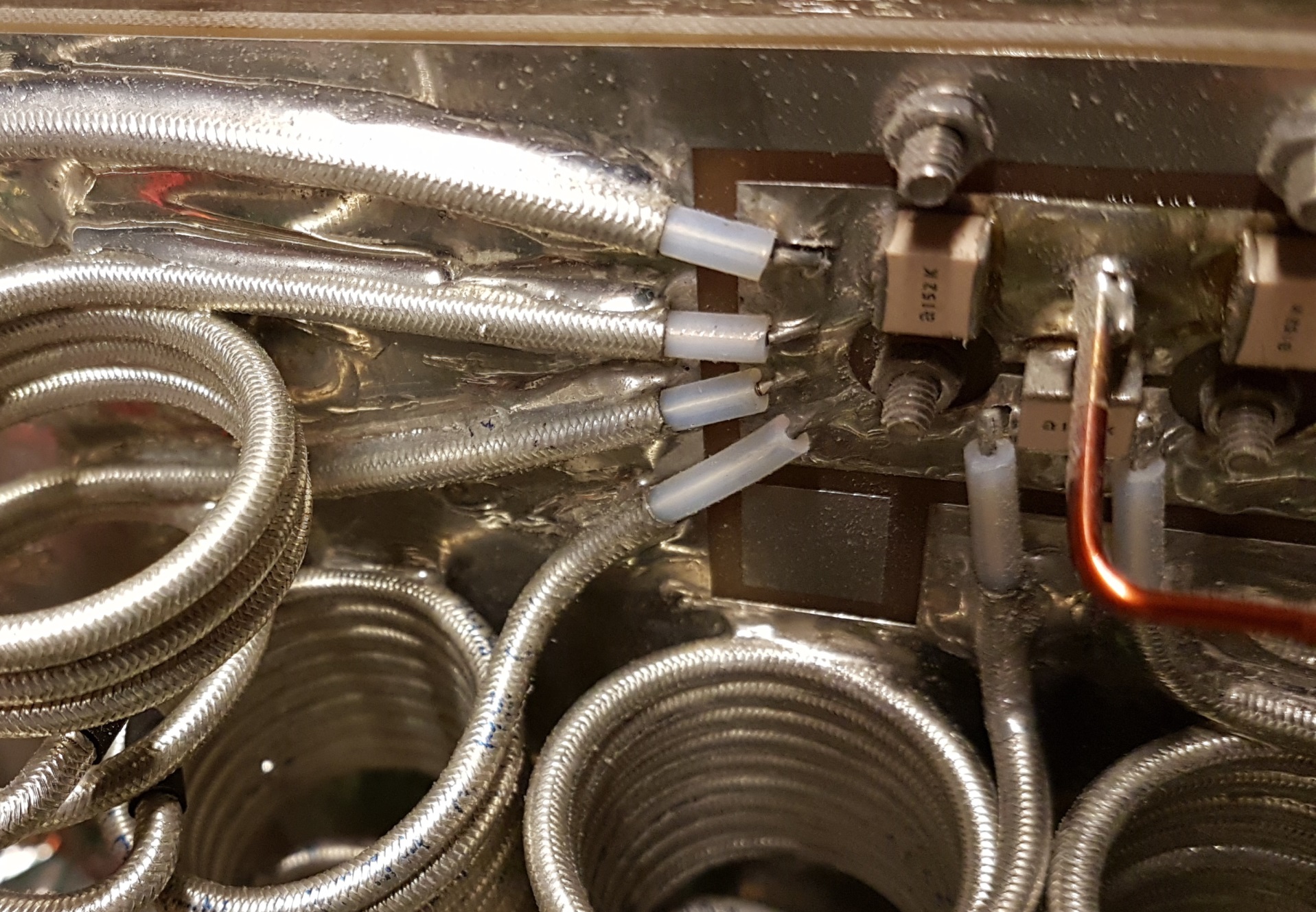

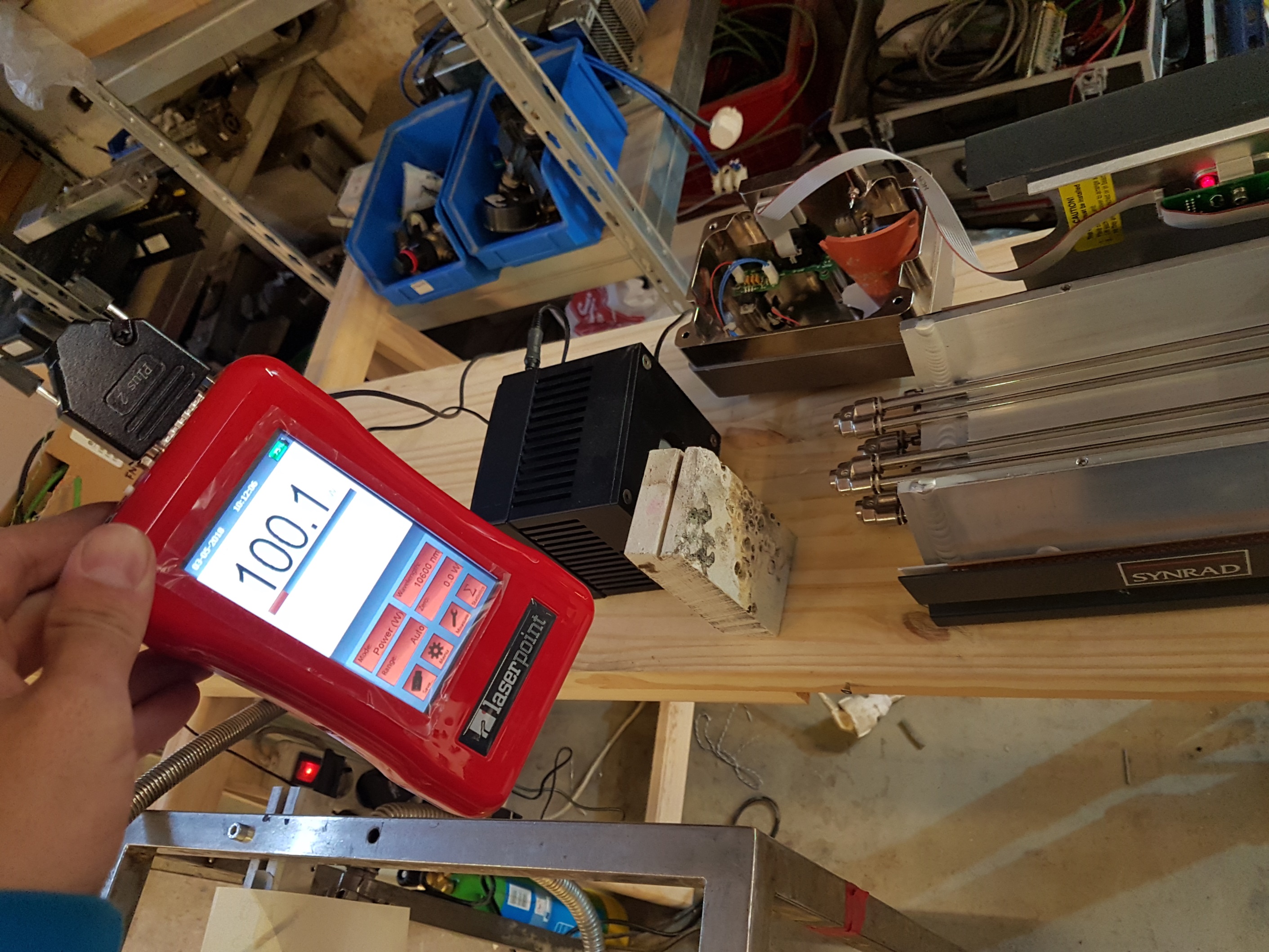

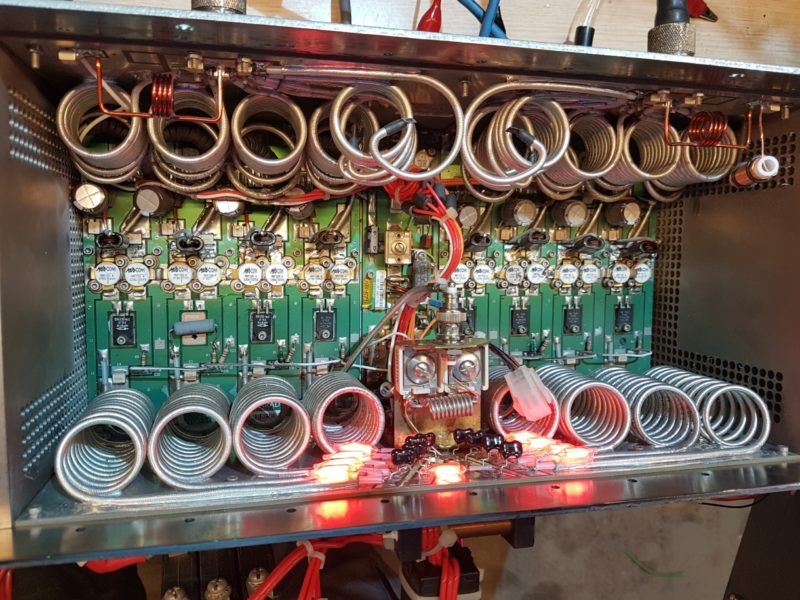

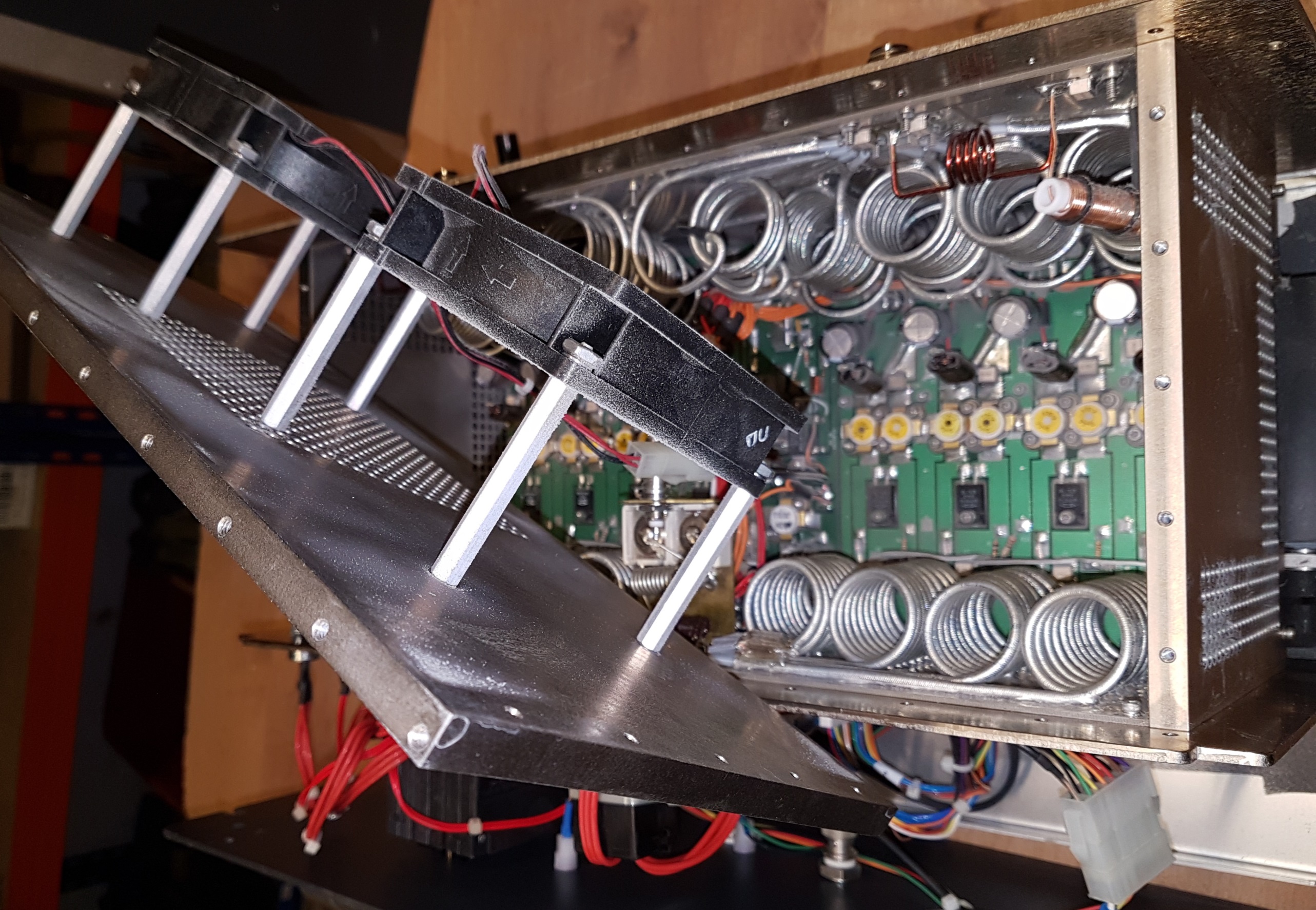

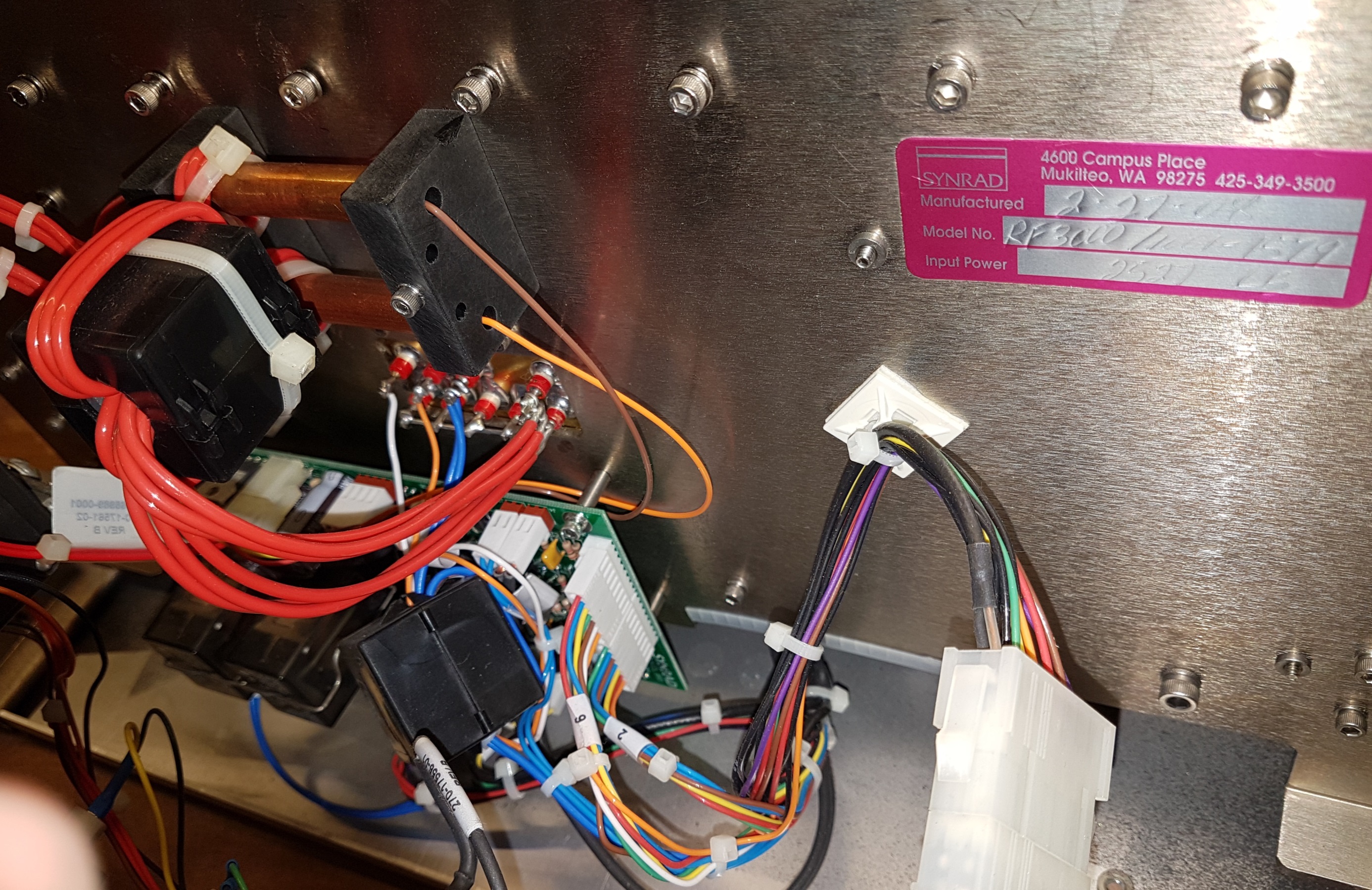

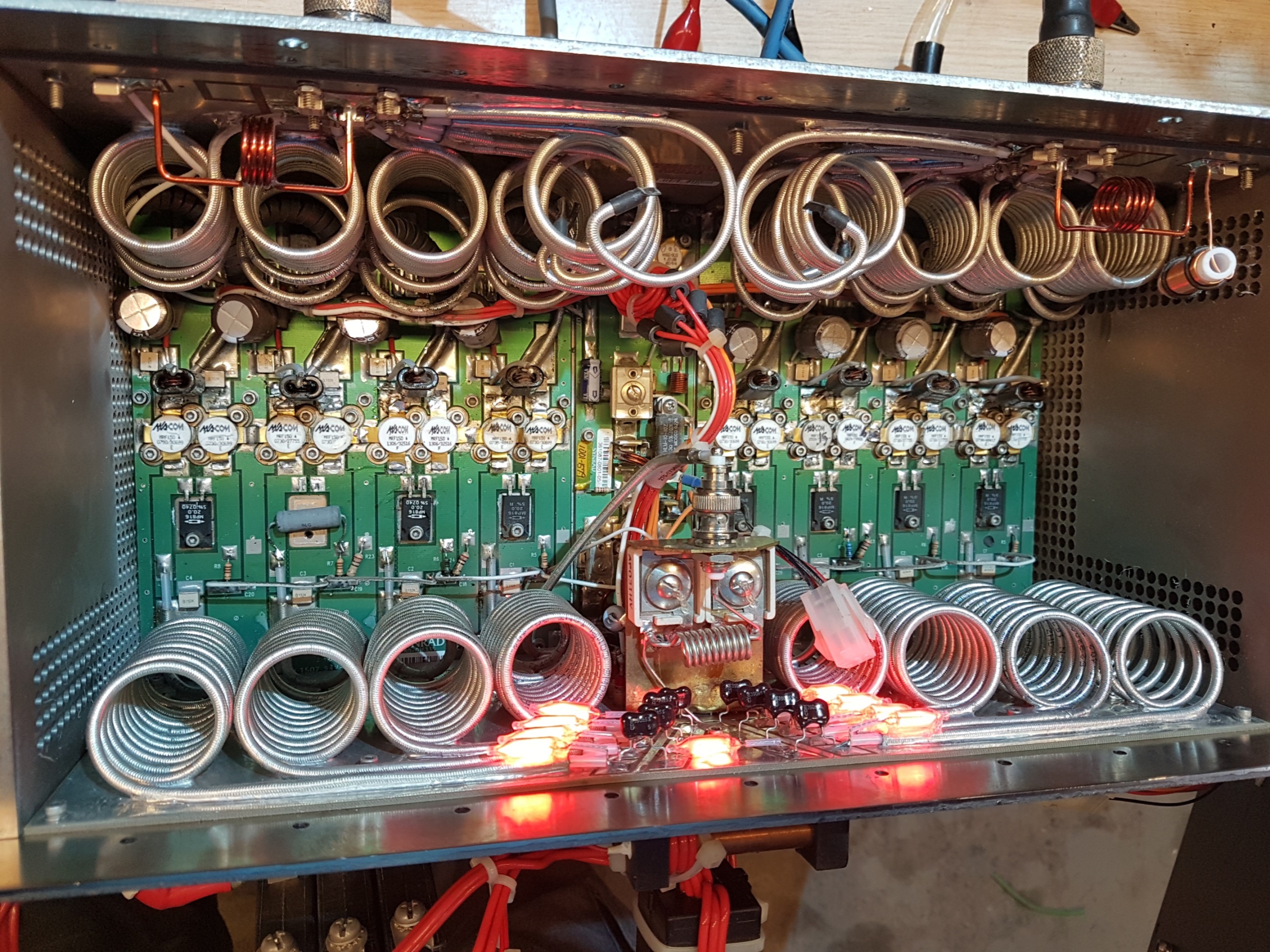

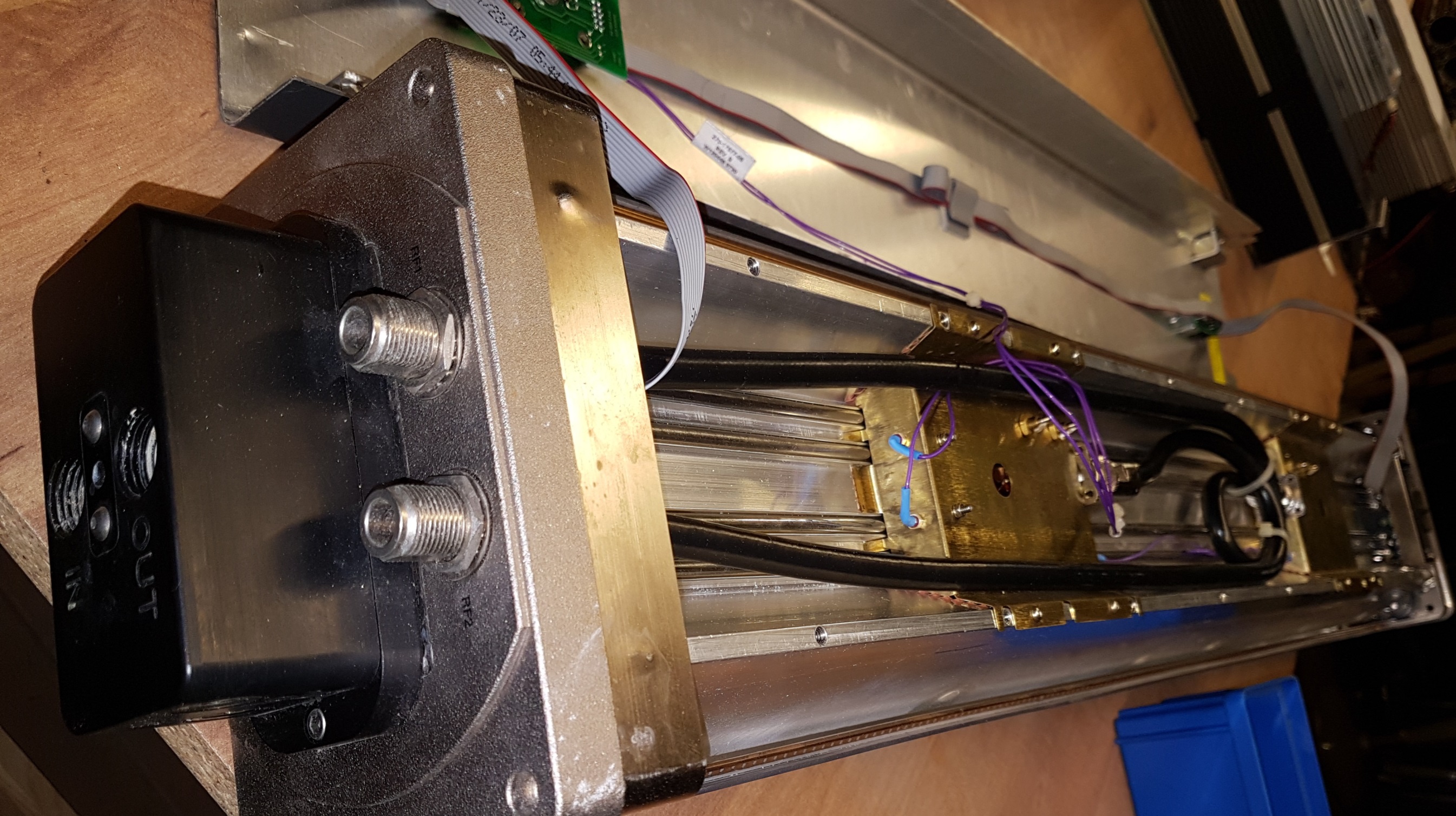

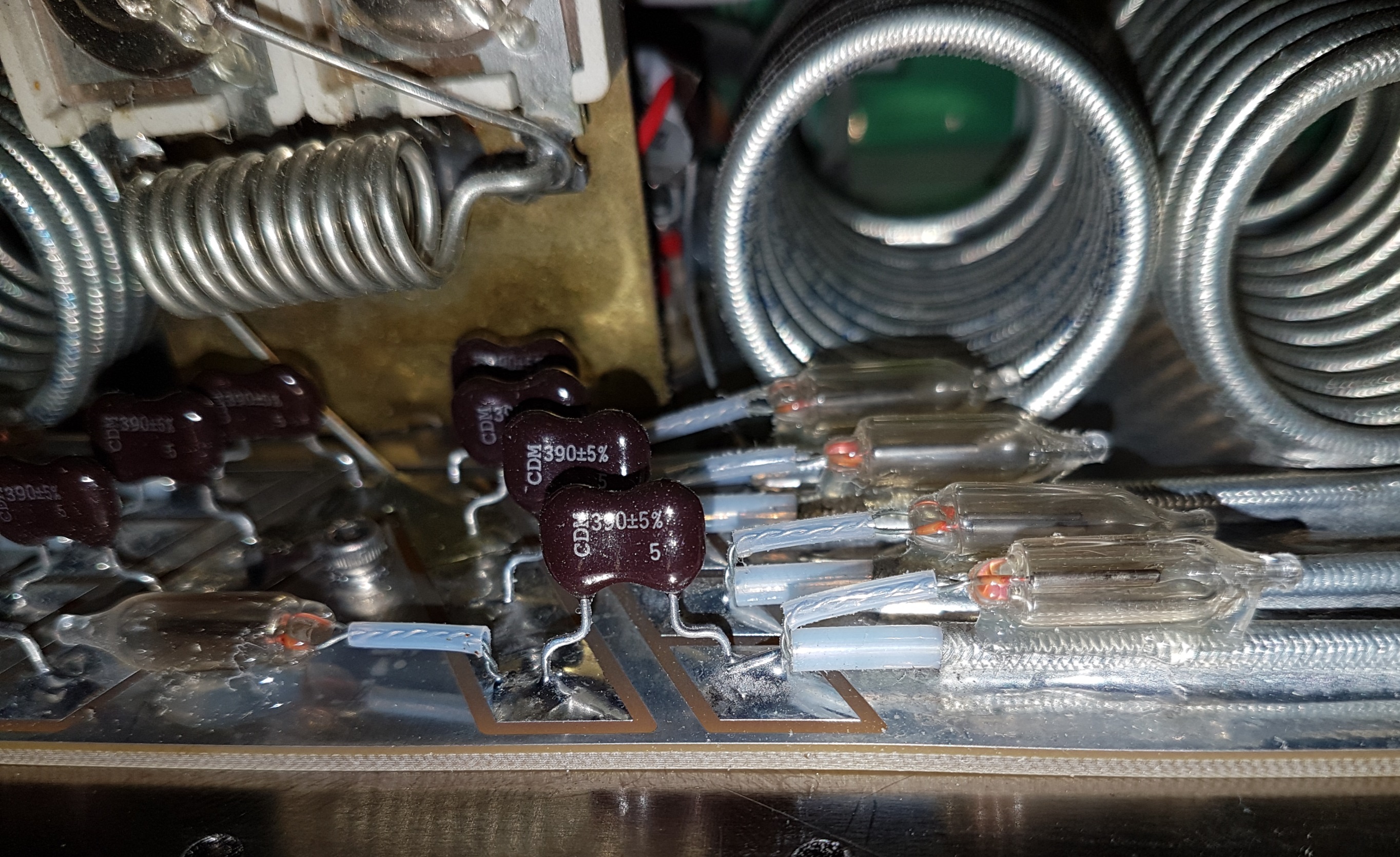

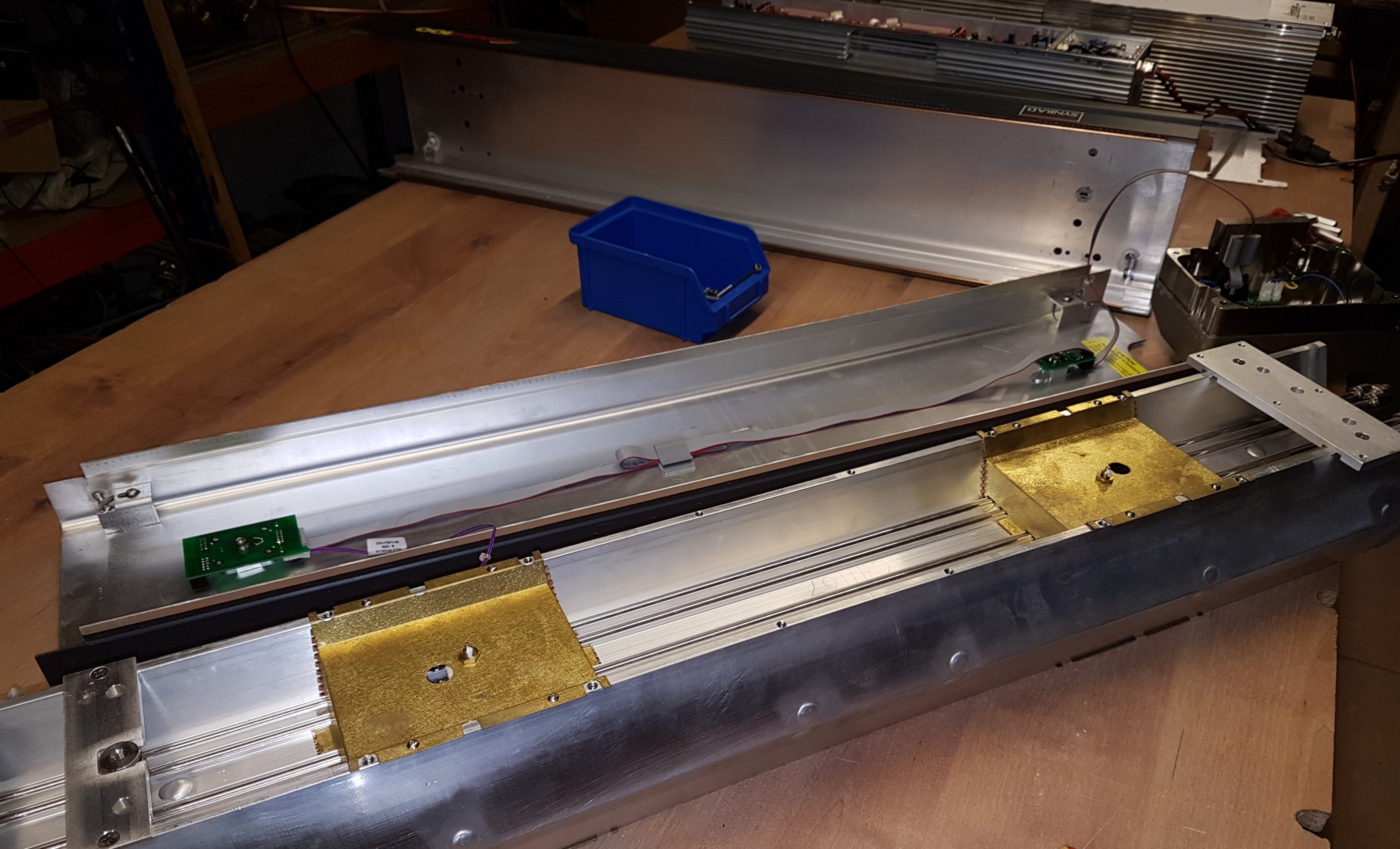

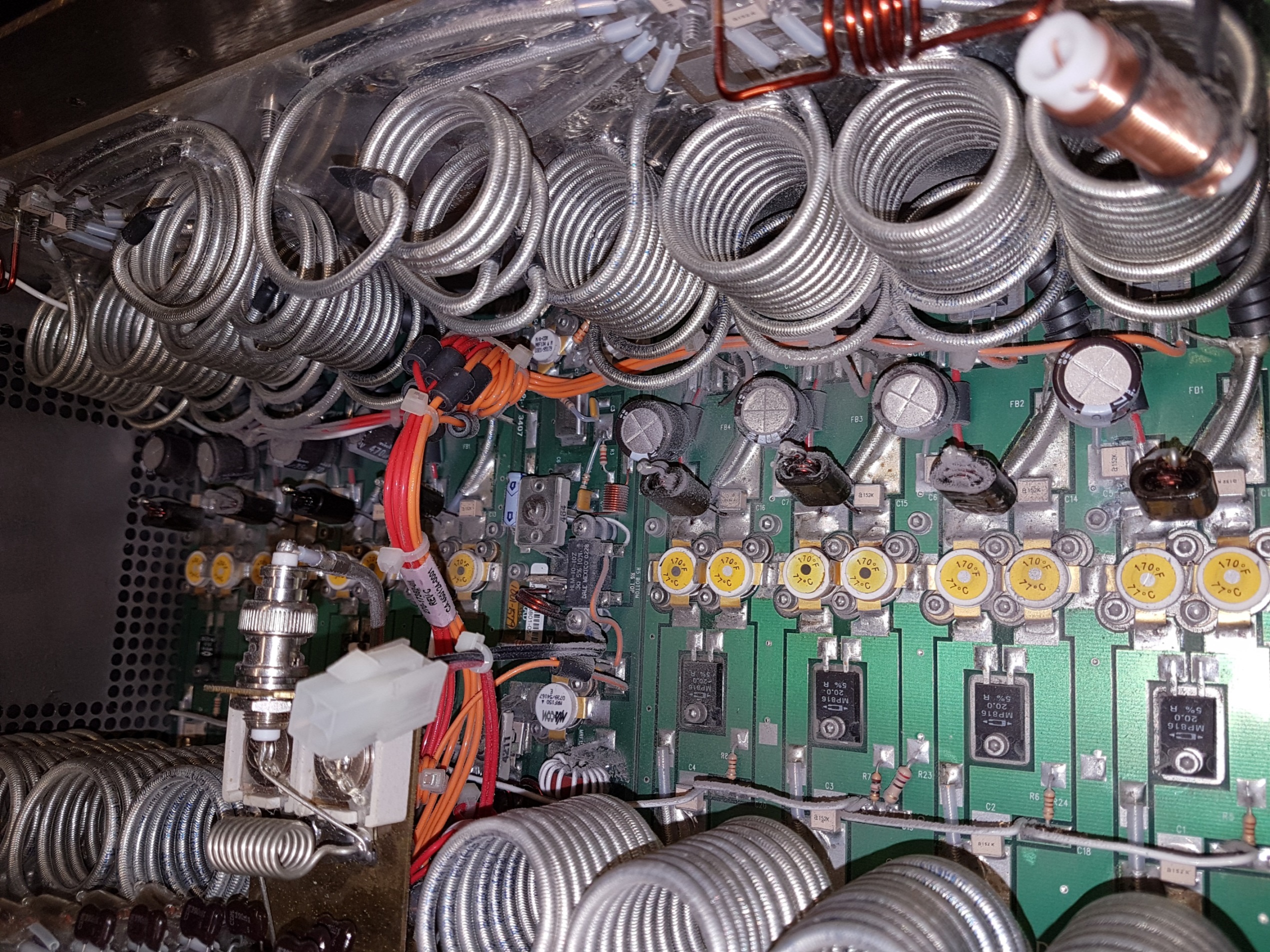

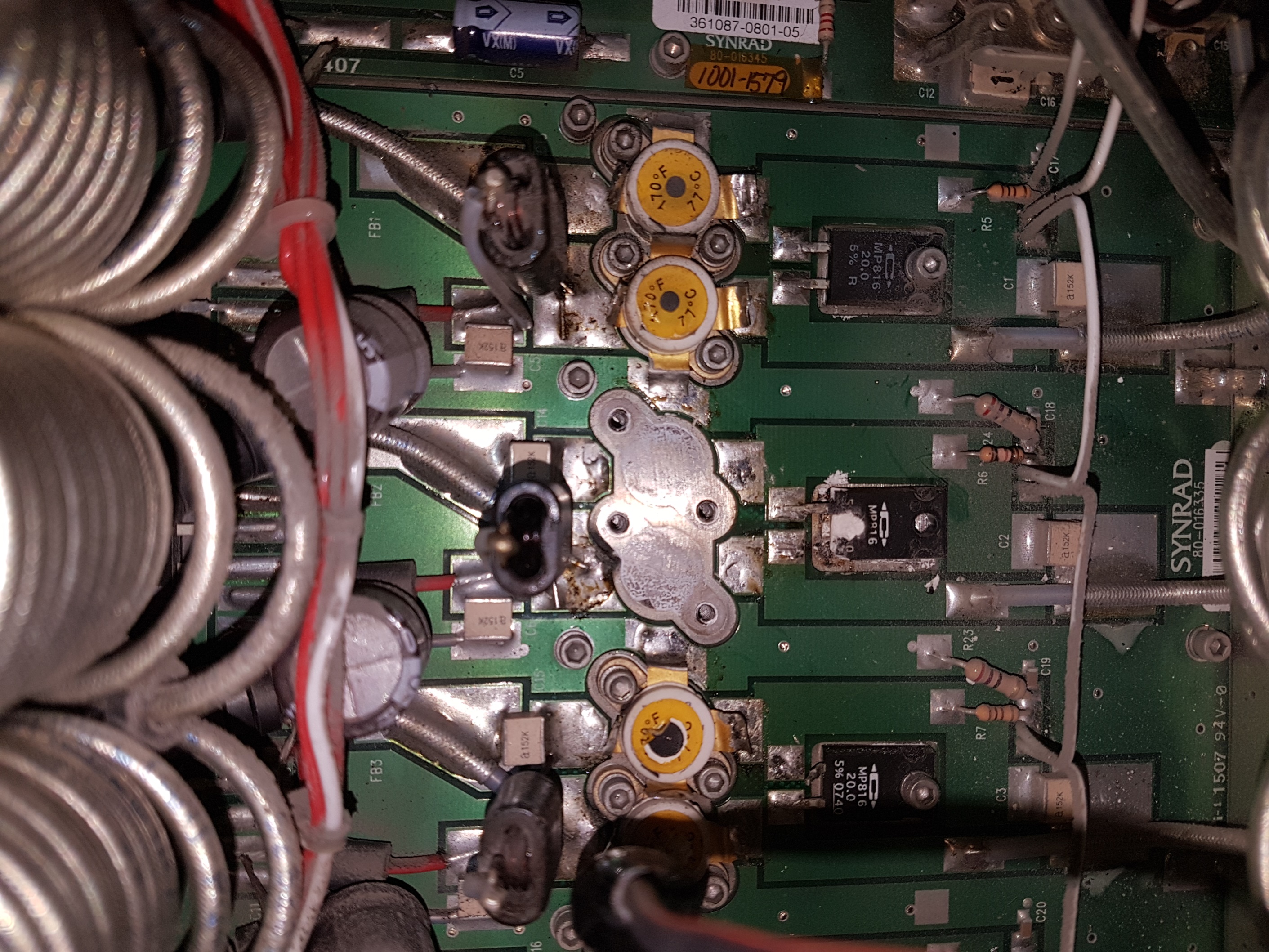

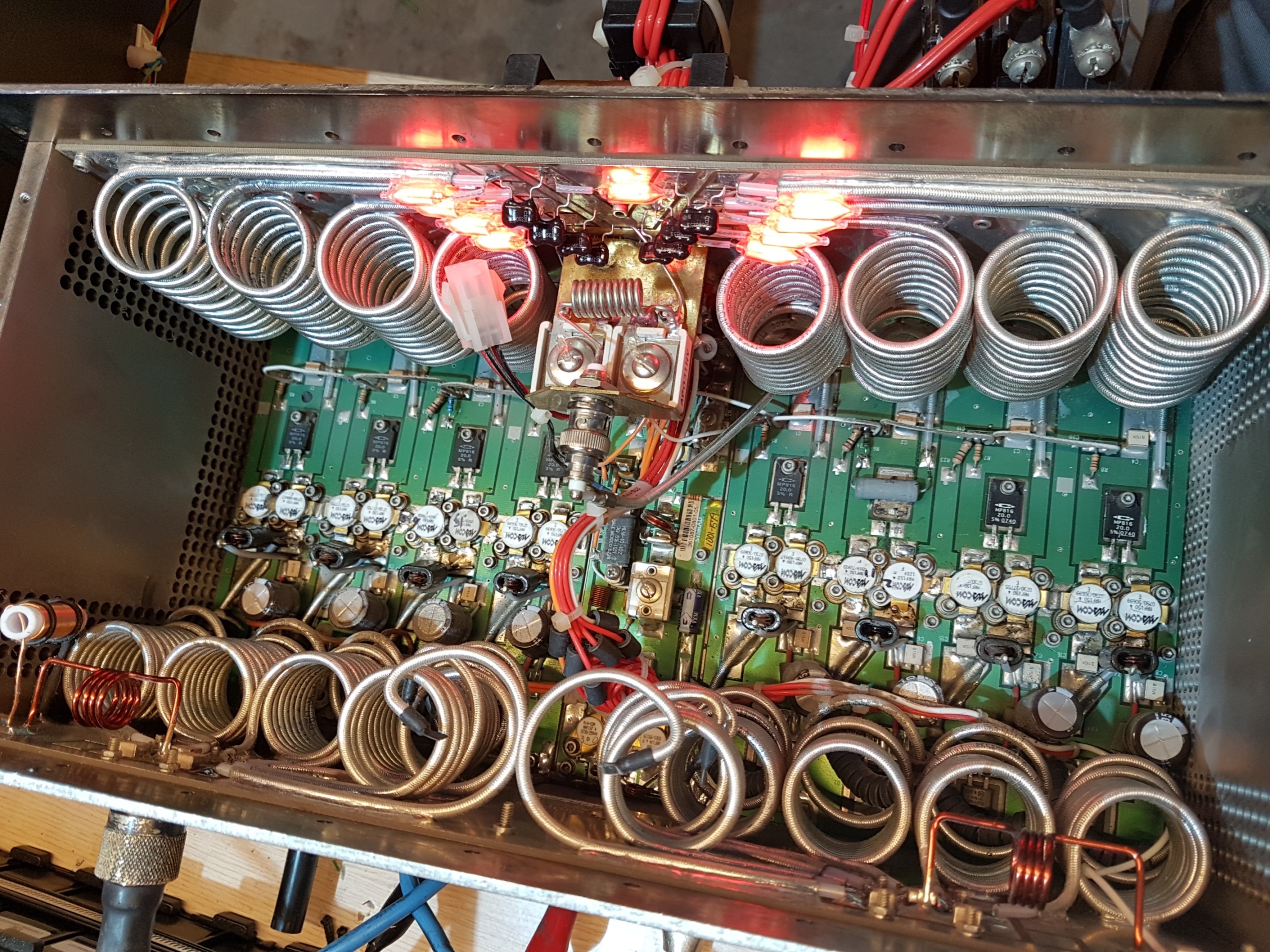

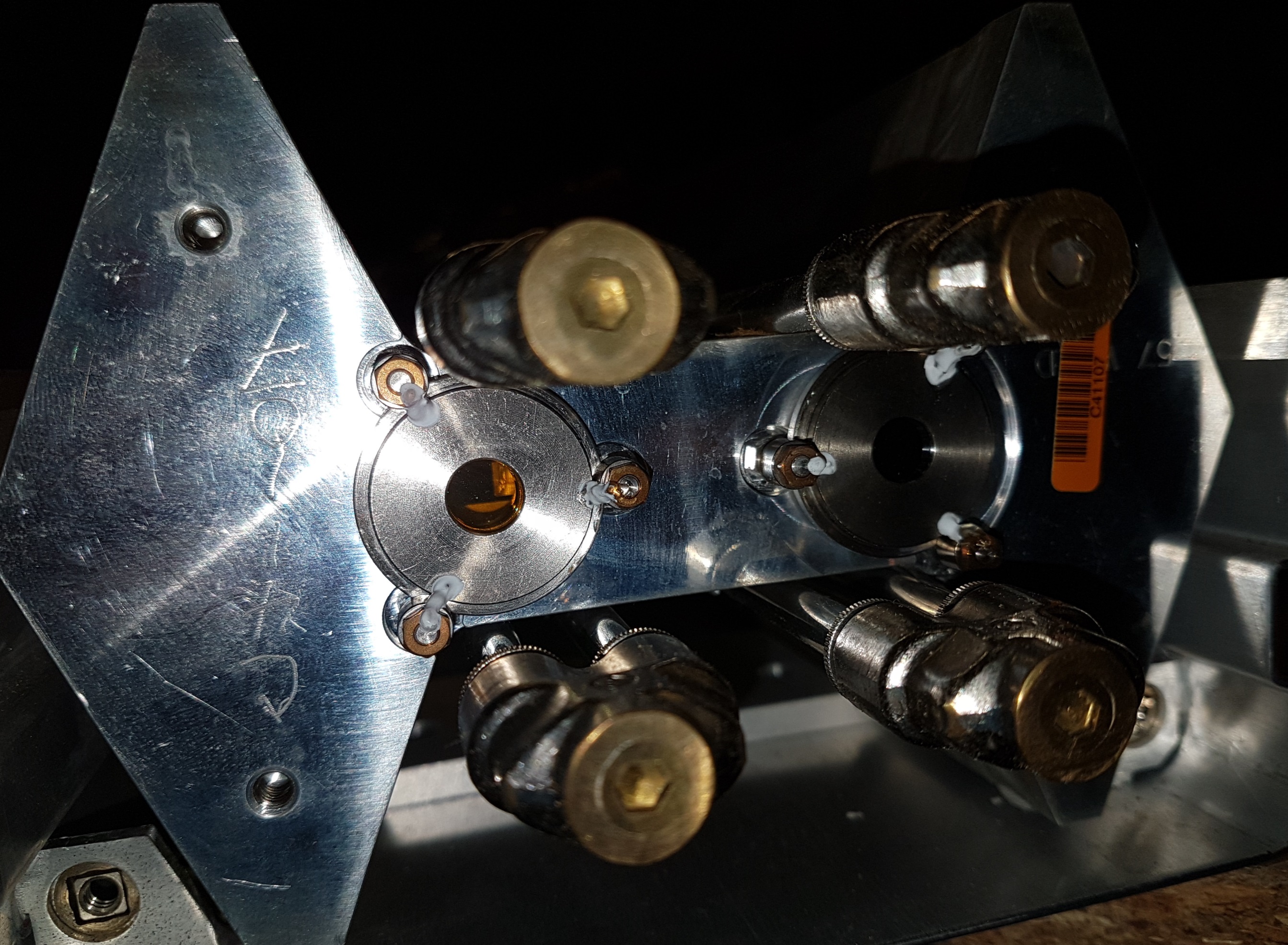

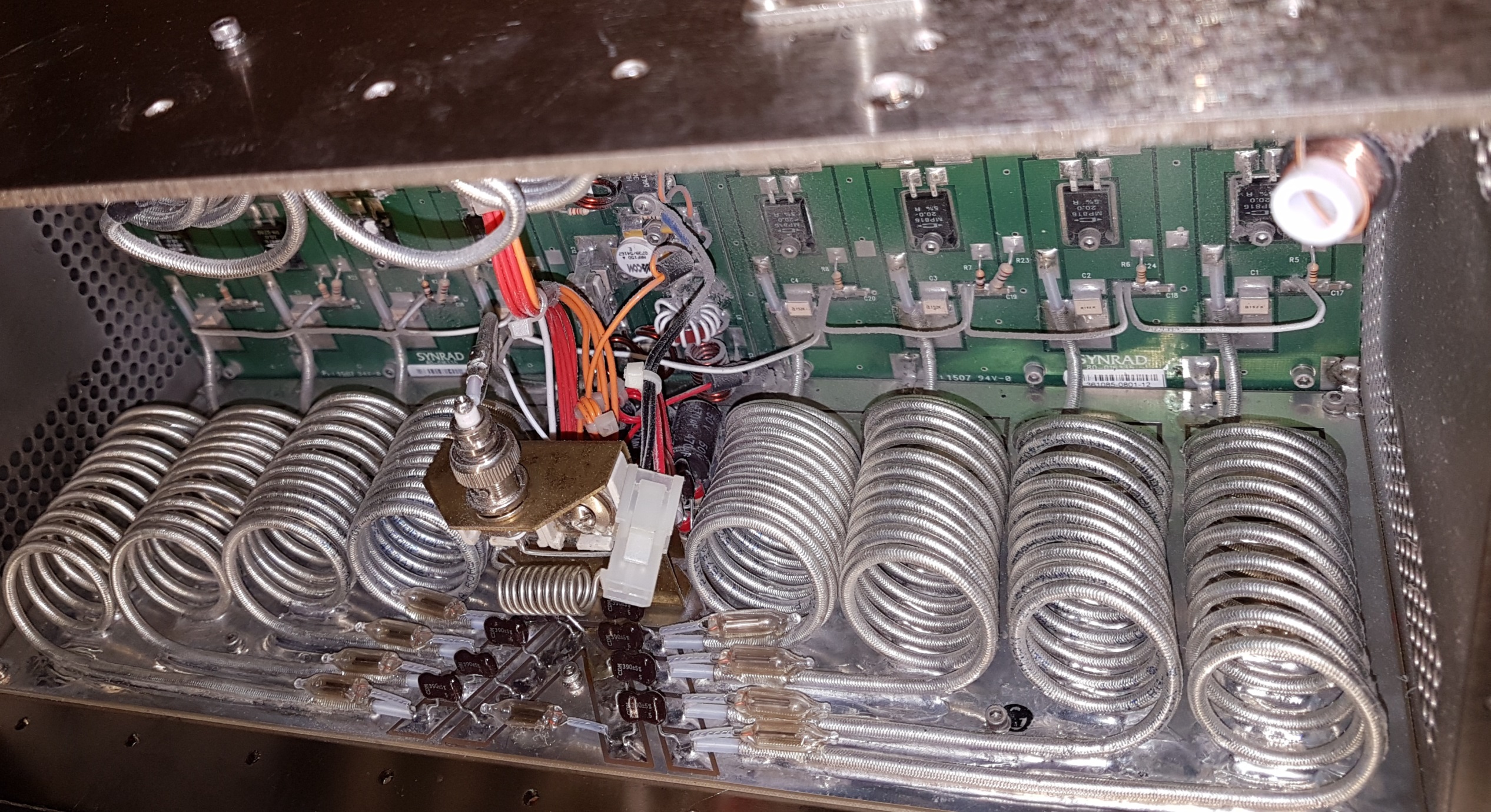

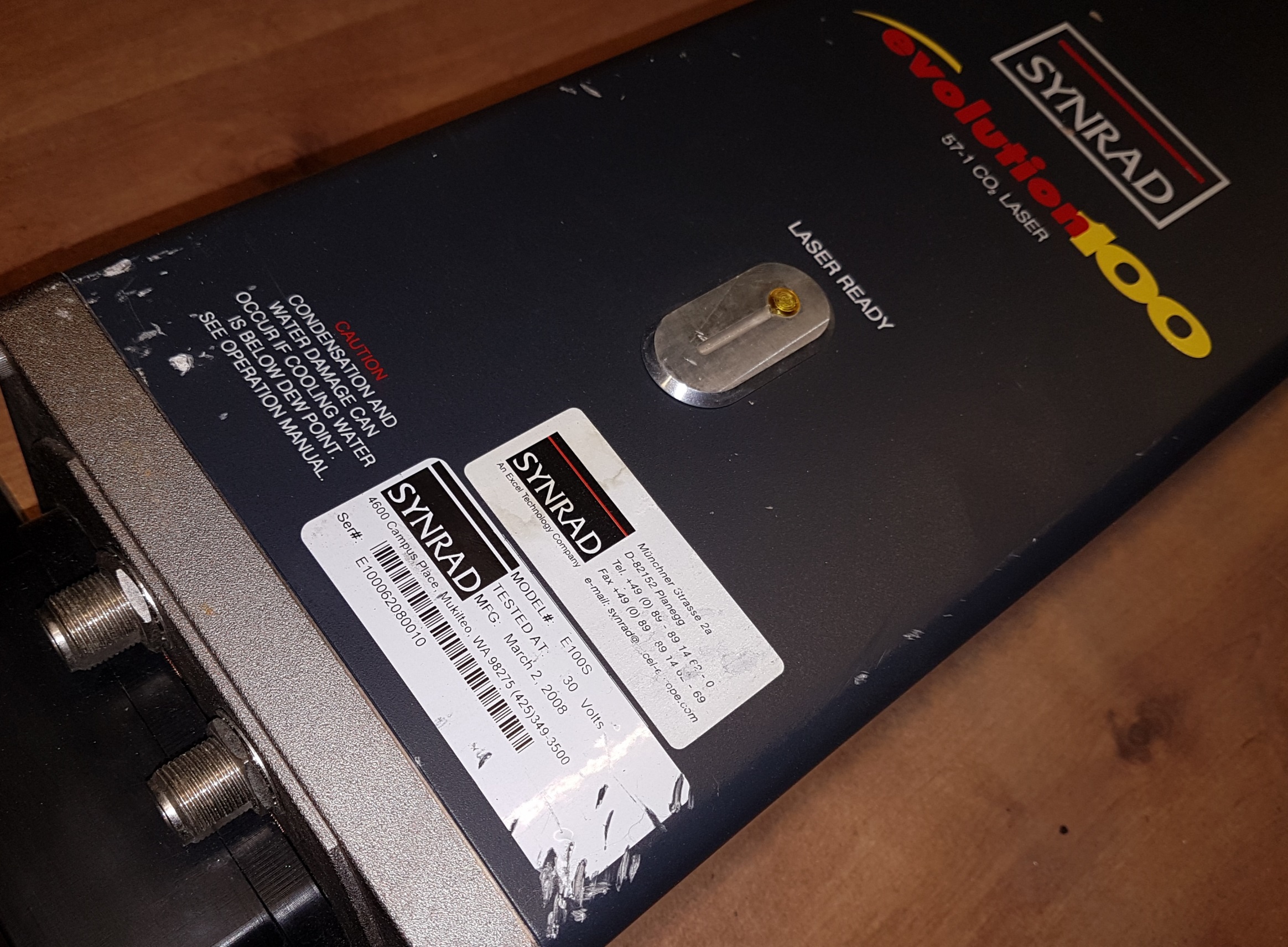

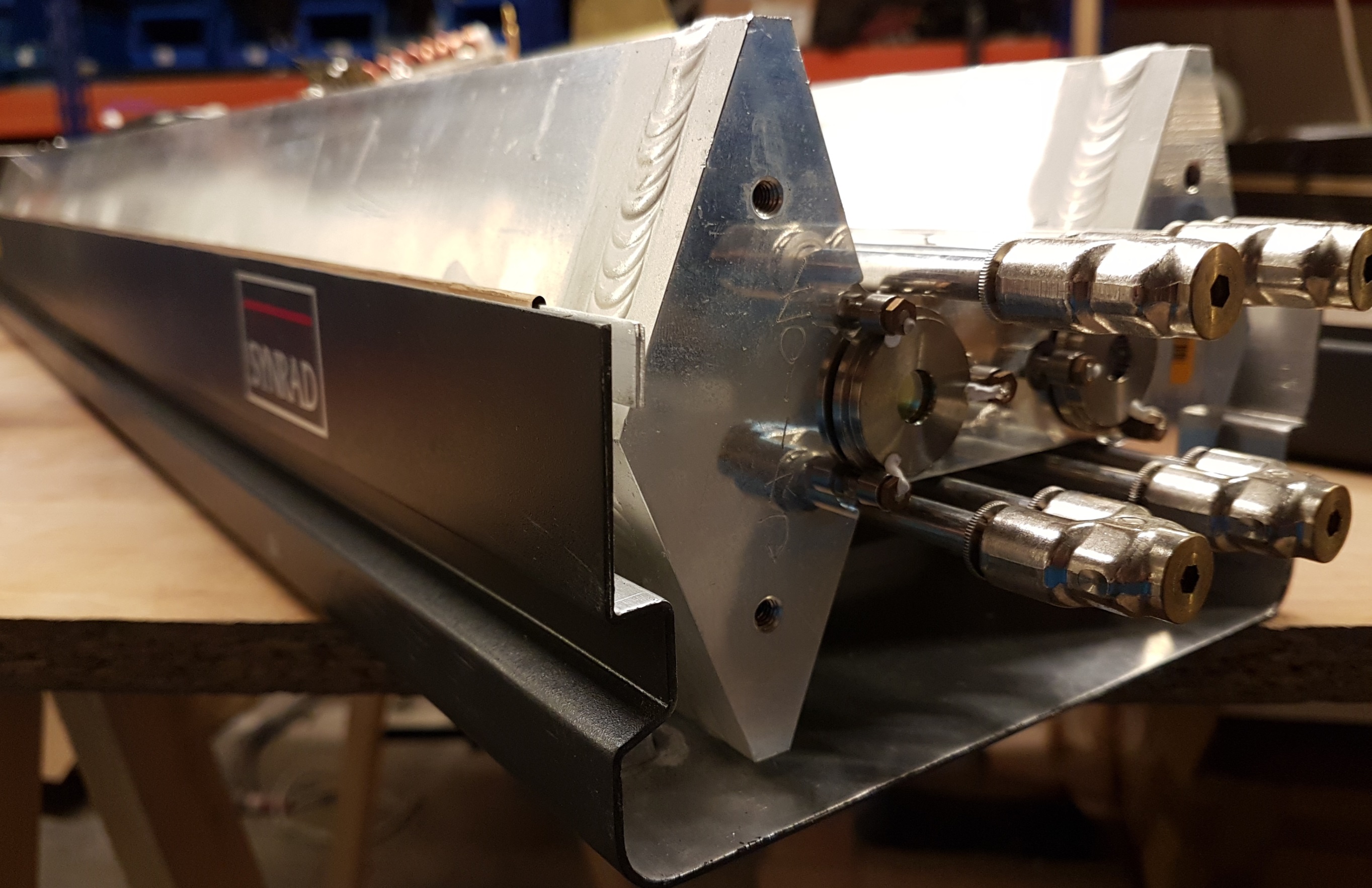

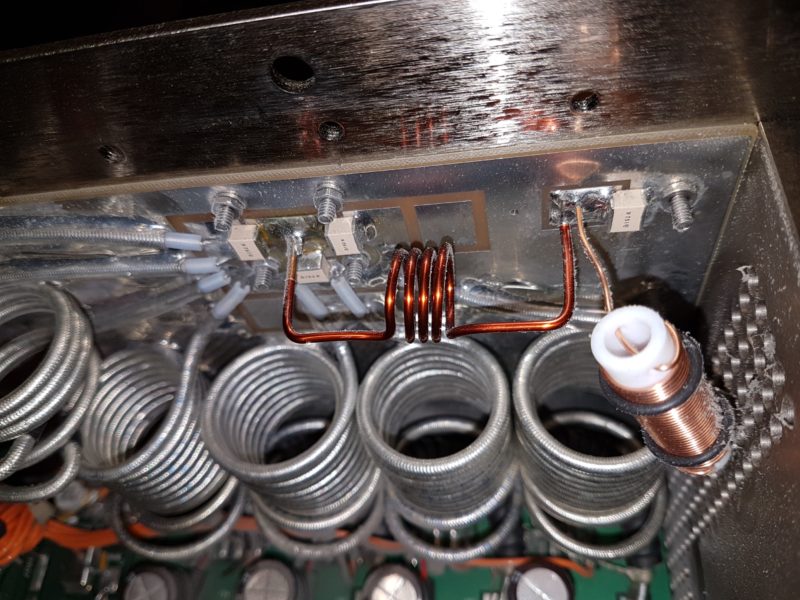

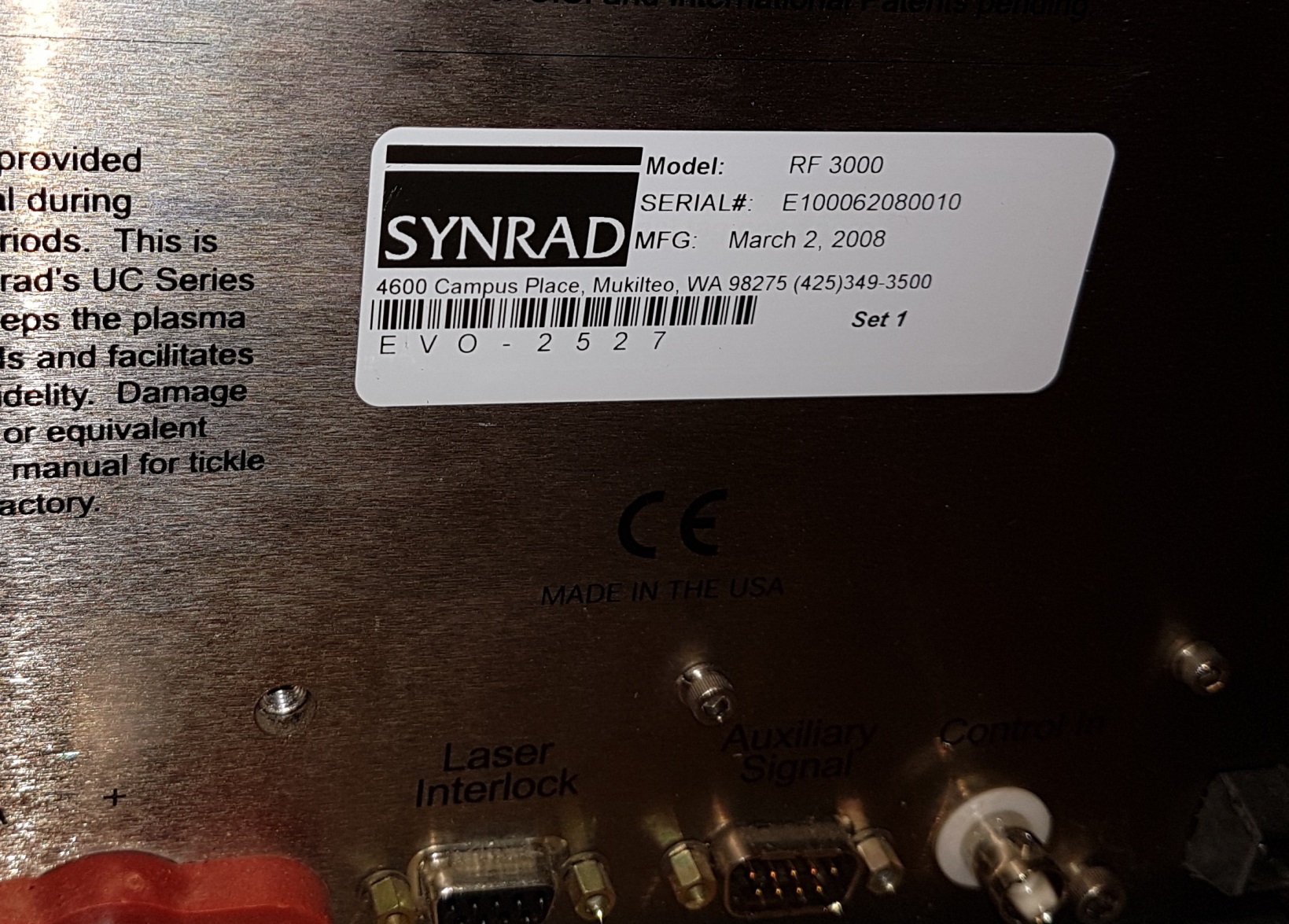

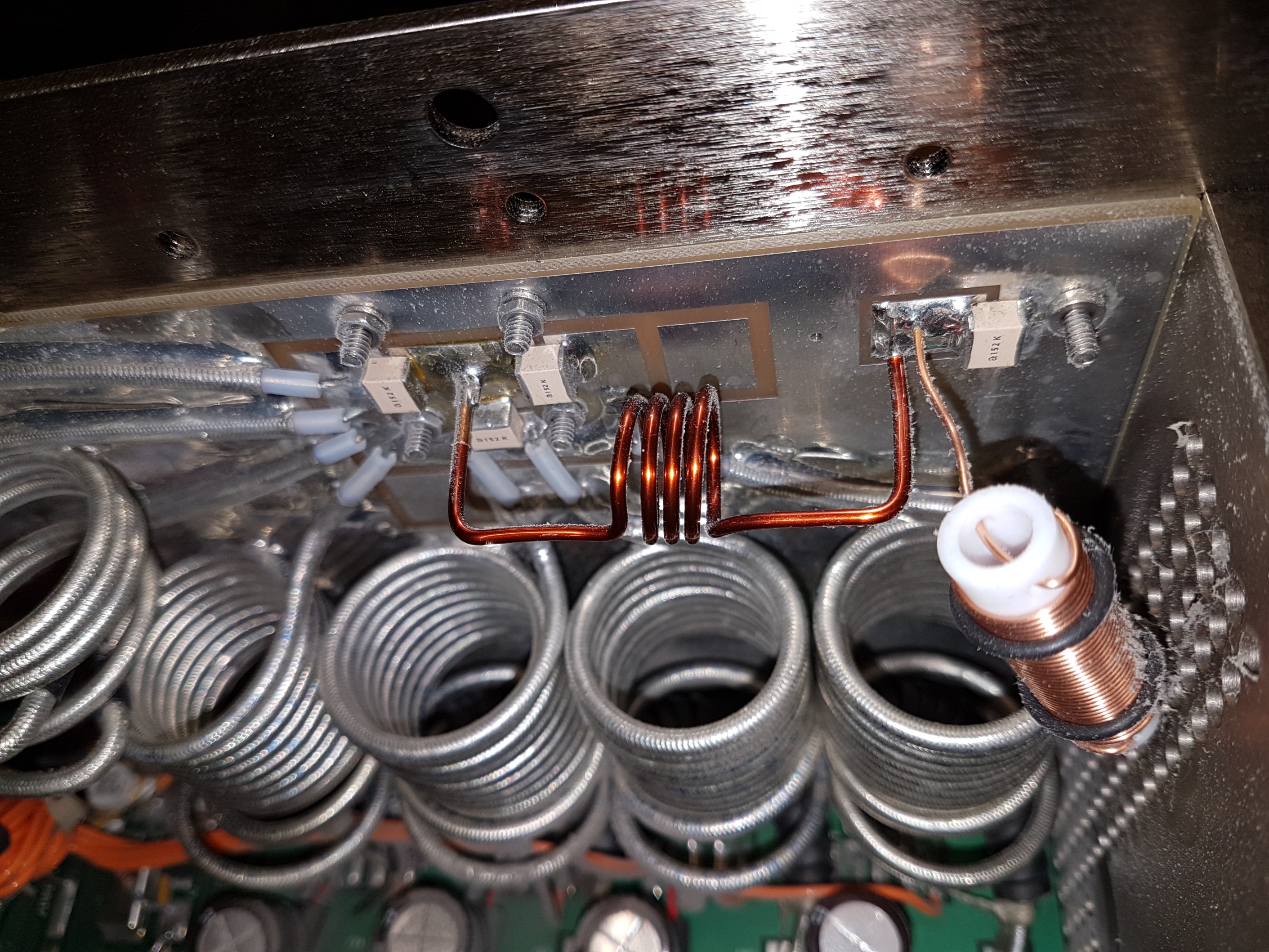

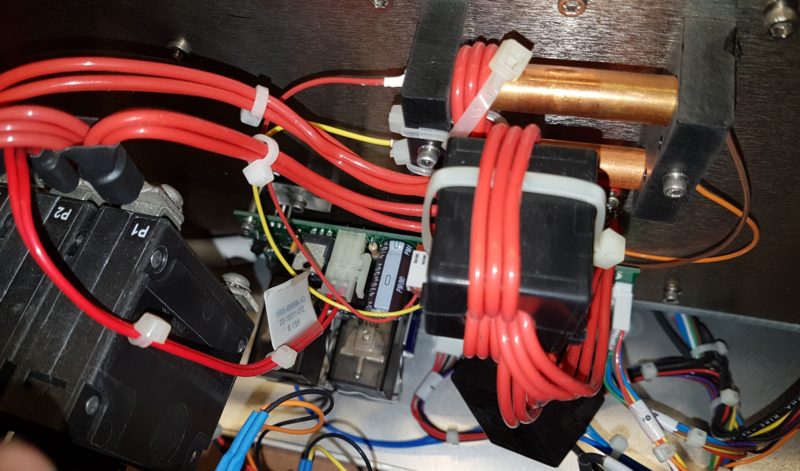

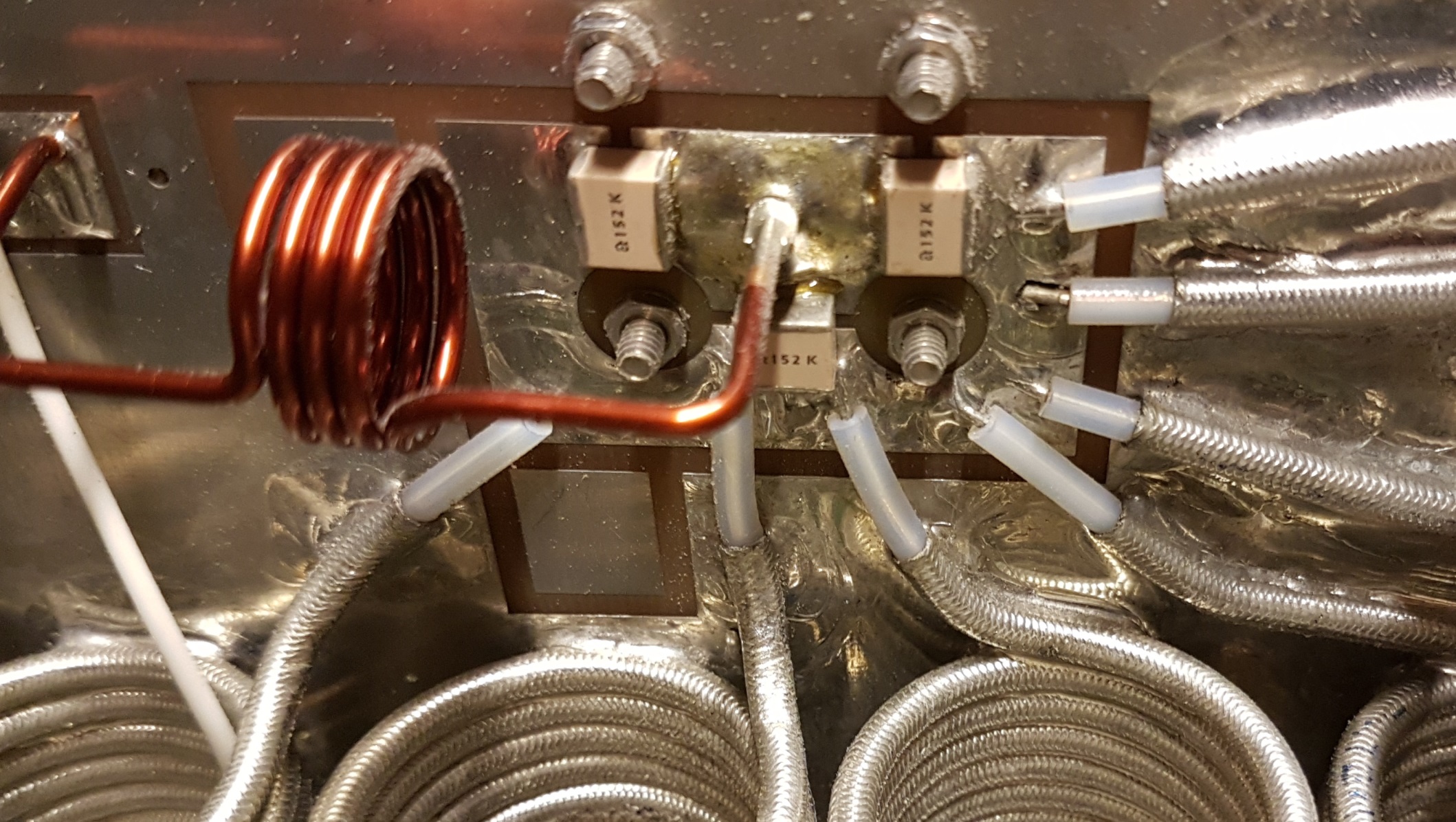

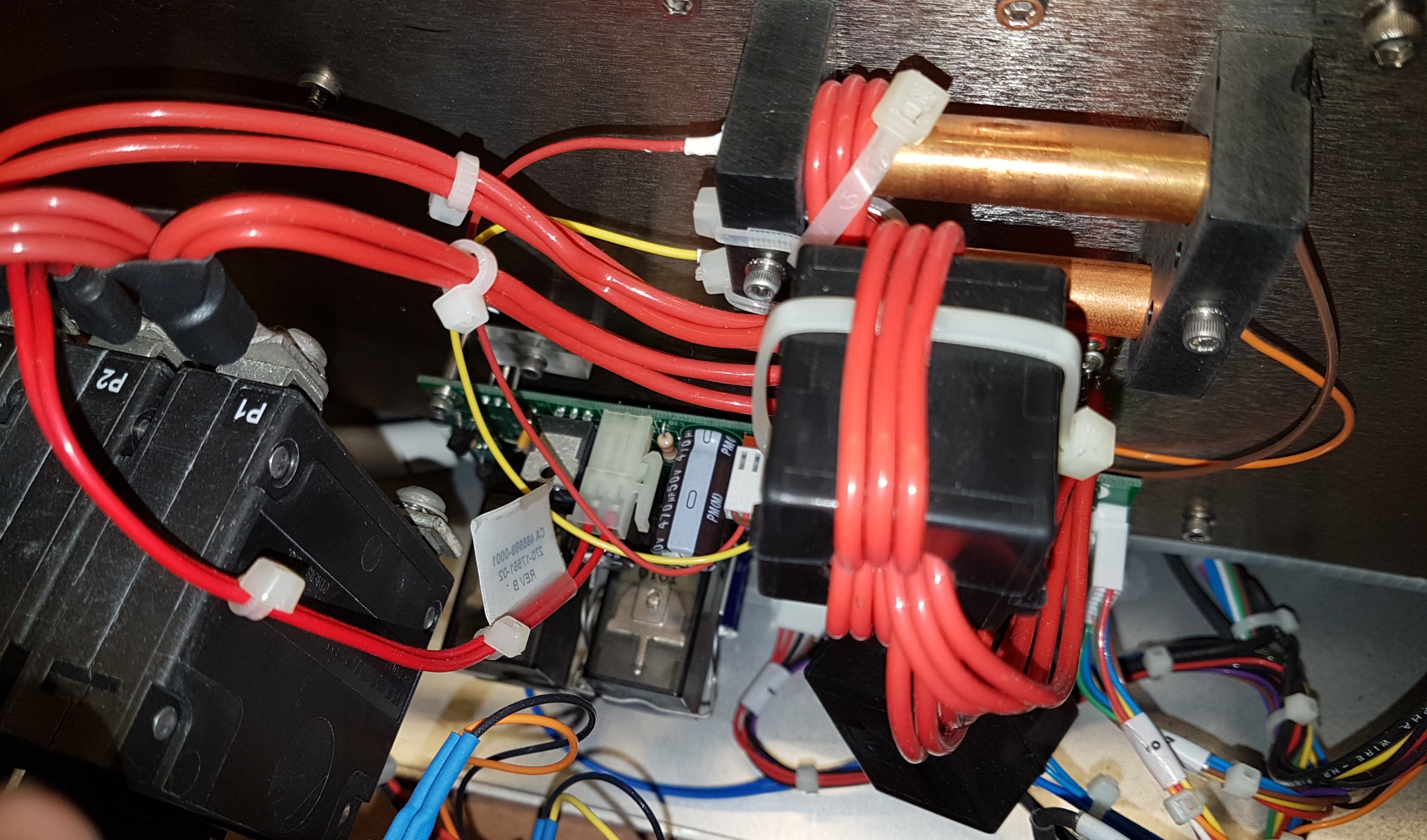

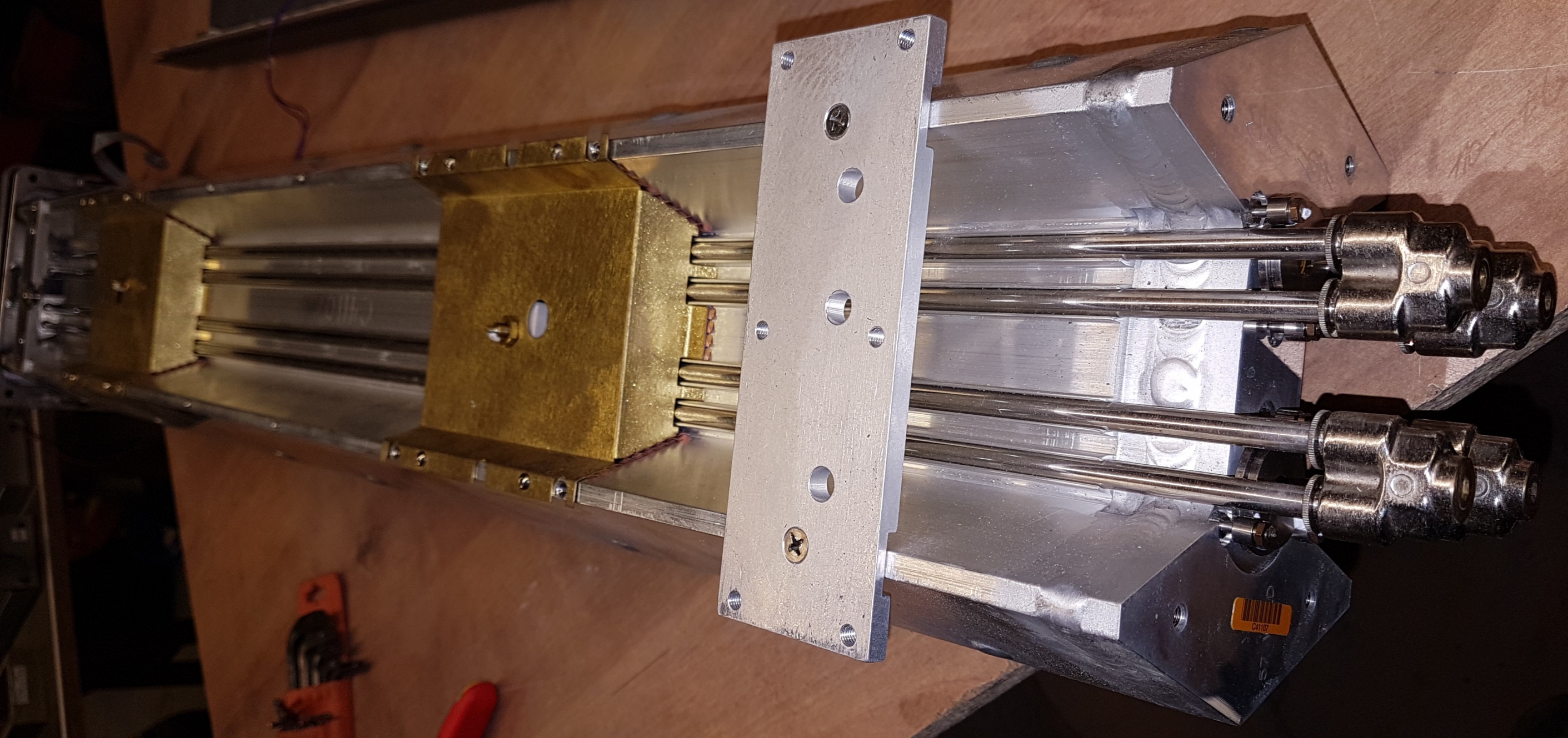

Parte de abajo con sus tubos de refrigeraciónLleva solo un condensador de mica ajustable que deriva la RF a masa.Visto así, parce una nave de «La guerra de las galaxias». Synrad evolution 100 57-1Vista espejos.RF3000 de synradVista posterior fuente RF3000, tomas de alimentación 30V, refrigeración, etc.Datos del láserParte del control del RF3000Parte del control RF3000Abriendo las tripas para ver el circuito amplificador RFInterior con las 8 etapas amplificadoras.Etapa de salida que une todos los amplificadores en uno.Detalle coaxiales adaptadores de señal, con pequeños indicadores de neón.Detalles de los indicadores de neón.Algunos problemas de soldadura, motivos por lo que no funcionaba el láser.La otra etapa también tenía soldaduras rotas.De esas soldaduras rotas, había estropeado diversos mosfets.Test a 100% de potencia, los neones de encienden.Otra vista de la fuente RF funcionando.Potencia de salida al 90% de potencia.
Resumiendo:
No se ha hecho la recarga por el momento.
El láser es menos eficiente que los modelos más modernos, con una fuente DC de 30V 56A no era suficiente y no se podía subir a más del 90% de potencia. (30V x 56 = 1680W , y salida 100W = 5,9% eficiencia).
Supongo que el otro motivo de la poca eficiencia es el gas que está viejo y toca una recarga.
