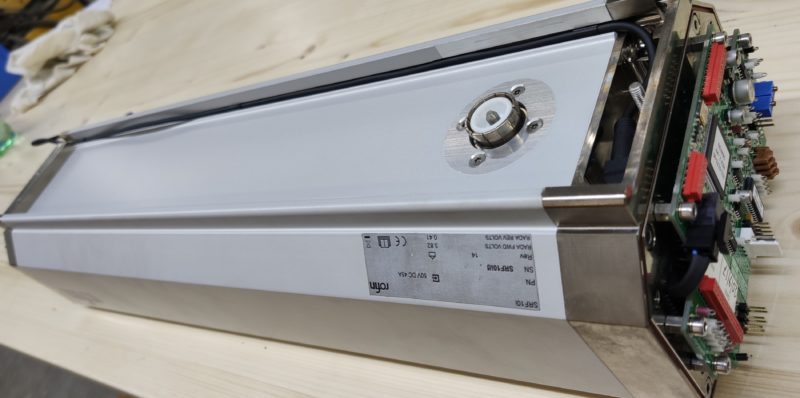

Equipo láser rofin SR 10iVista leds de diagnóstico.Placa de control de la RF y diagnóstico señales láser.Detalle ajustes potencia directa y reflejada, VSWR.Test excitador RF.Comprobando señales VSWR con osciloscopio para descartar problemas de control.Fuente RF desmontada para ver el problema del equipo.
El equipo en concreto tenía un fallo de ROE alta, no emisión. Aparentemente el gas en el interior tubo que sufrir algún cambio, o alguna fuga importante, un equipo de mediados del 2017, solo 2 años de trabajo no suele ser habitual.
Siguiendo con el despiece para investigar el problema:

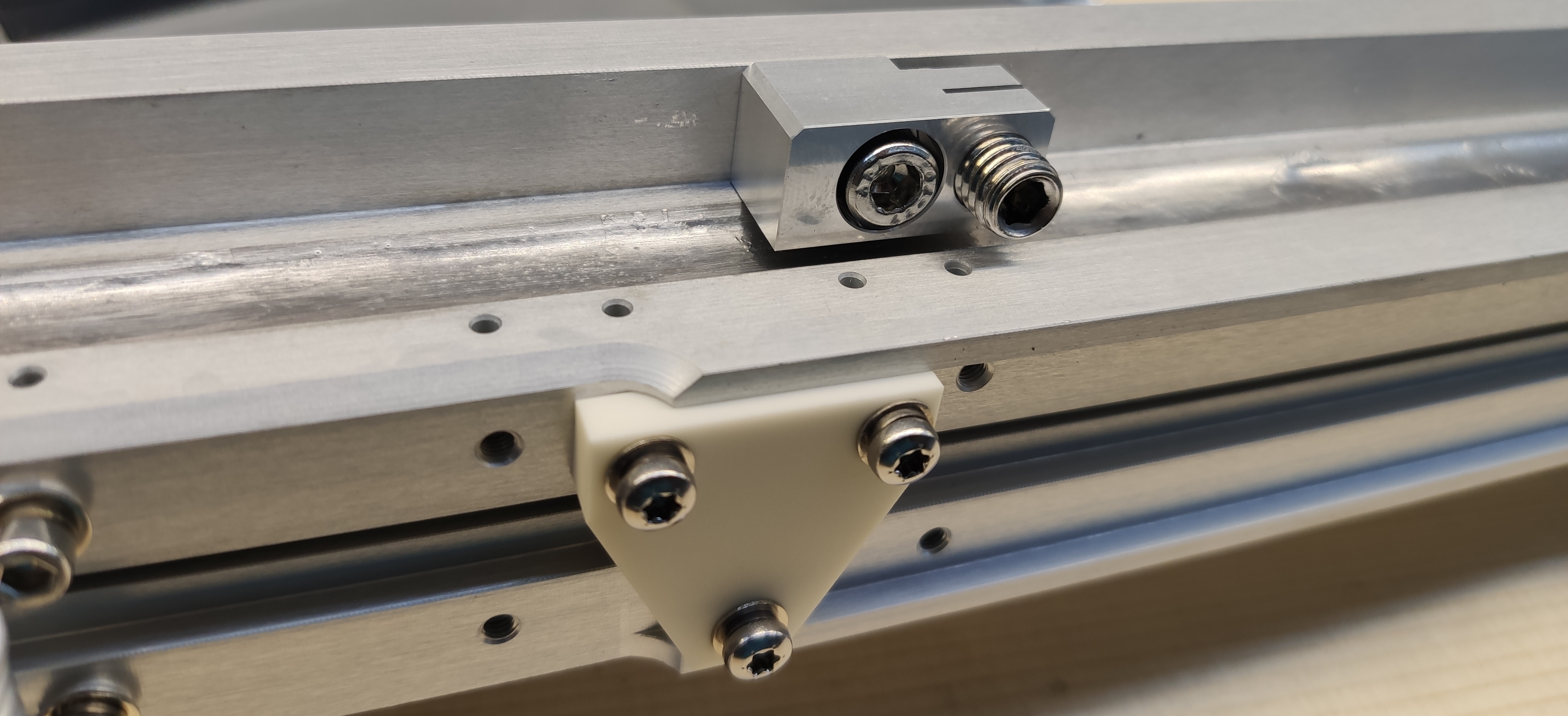

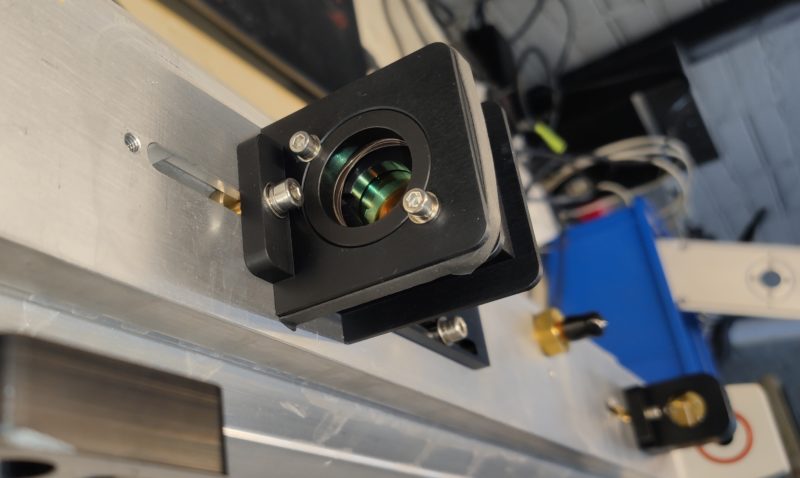

Parte donde se conecta la RF, conector espedífico (no es el 7/16).Parte adaptador impedancia y entrada al láser.Otro lado del láser, corrector del haz de salida.Rejilla selectora para corregir las interferencias.Lente correctora de salida. después de esta ya sale el haz con una divergencia típica que especifica Rofin.Otra vista de las diferentes partes del equipo.Para desmontar, es necesario quitar muchos elementos, hay muchos tornillos por cada registro, antes de poder desmontar las partes internas.Más registros con tornillos, este tiene el tapón de llenado de gas.Una vez quitado todos los tornillos y quitado la primera tapa con el espejo de salida, Sorpresa !!!, espejo curvo muy deteriorado.Donde va sujeto la tapa del espejo de salida.Cuerpo interno del láser Rofin SR 10i, mismo que los OEM 10, 20, etc…Parte de las tomas de refrigeración, con aislantes cerámicos para no cortocircuitar la RF.Detalle espejo trasero, está completamente desintegrado, tiene pinta de humedad en el interior, sea por líquido refrigerando o condensación del gas durante alguna etapa del proceso de fabricación o alguna reacción del gas provocó la aparición de H2O.Vista de los electrodos de aluminio pulido, no debería haber suciedad entre ellos, parece óxido.Mirando más detalladamente aparecen más manchas de óxido en el aluminio.Muchas más, óxido por todas las partes de aluminio.Hasta en el cuerpo cilíndrico de aluminio aparecen los óxidos.
Resumiendo:
El equipo se cerró y se devolvió a nuestro cliente. En estos casos el equipo es inservible.
Nota:
No es la primera vez que nos vienen otros Rofin refrigerados por liquido con fugas de refrigerante dentro de la cavidad láser, esto provoca el fallo catastrófico del equipo.
