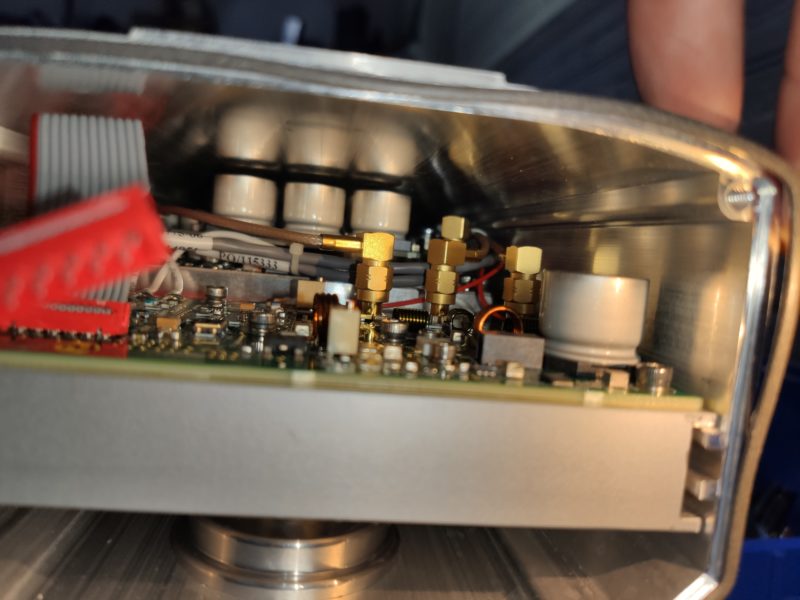

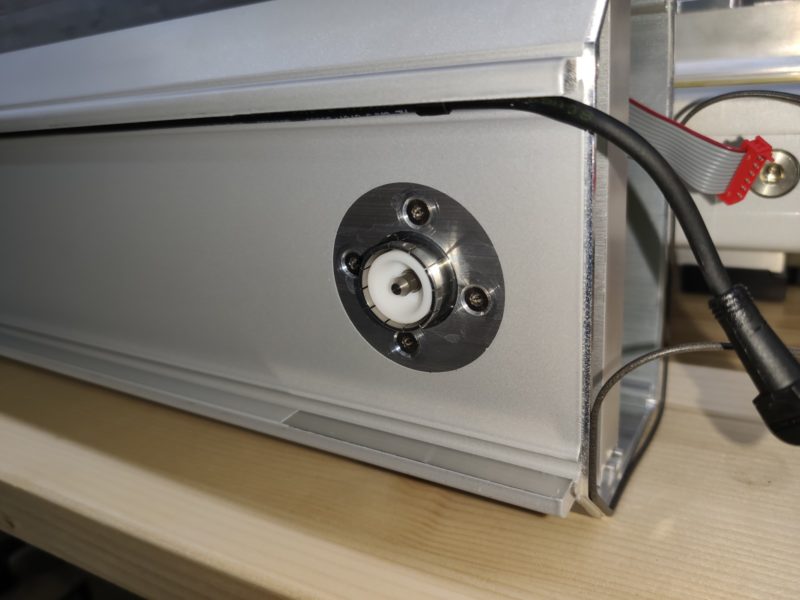

Vista salida láser y tubos refrigeración liquida.Otra vista por donde hay el excitador, cables de alimentación.Mini-generador RF de baja potencia, para excitar el gas.Tapa excitador.Placa de control del láser, control del tickle pulse, señales de alarma, modulación TTL.Vista posterior de la placa de control, conexiones y sensor de caudal. Vista tapa, con conector sensor caudal. Vista interior generador RF con su conector hacia el resonador.Vista del previo del generador RF.Desmontando la parte trasera para acceder por completo al generador RF. Sensor de caudal integrado, desmontando.Desmontado el generador RF del resonador.Detalle conector de RF a resonador, se parece al 7/16Detalle conector hembra RF del resonador, se parece al 7/16Adaptador impedancia.Detalle adaptador impedancia.Debajo del adaptador de impedancia, conector transmisor de RF hacia los electrodos.Por el lado de la salida del láser, dentro del protector hay el corrector de haz, con su lente, y la toma para vacío.
Es importante que personal no cualificado NUNCA manipule esta parte del láser, ya que si por un descuido o desconocimiento, abren la tuerca con el sello, se perdería todo el gas y se contaminaría el equipo. Equipo averiado por haber manipulado, sin garantía del fabricante. Nos hemos encontrado varios equipos Rofin que rellenaron líquido refrigerante por esa toma, equipo para chatarra, inservible.

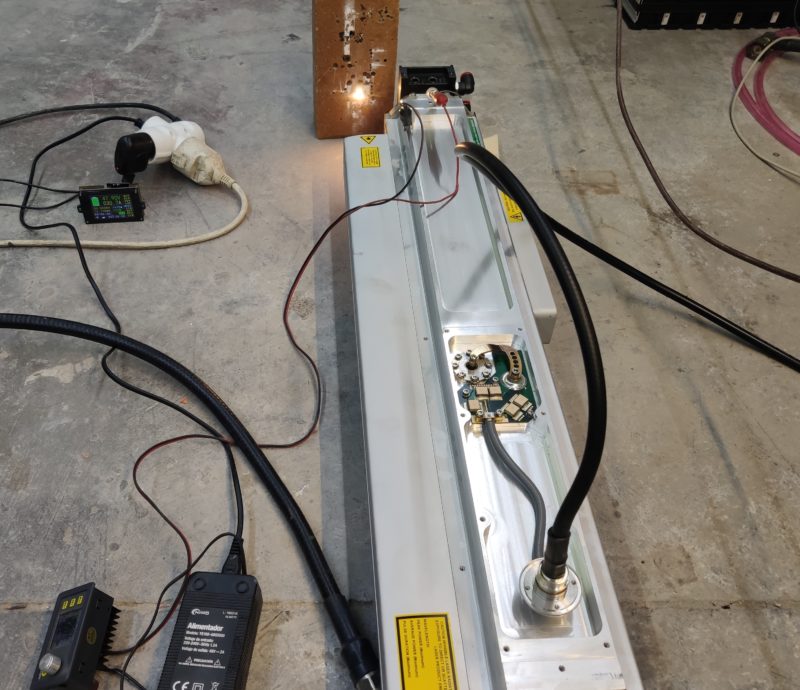

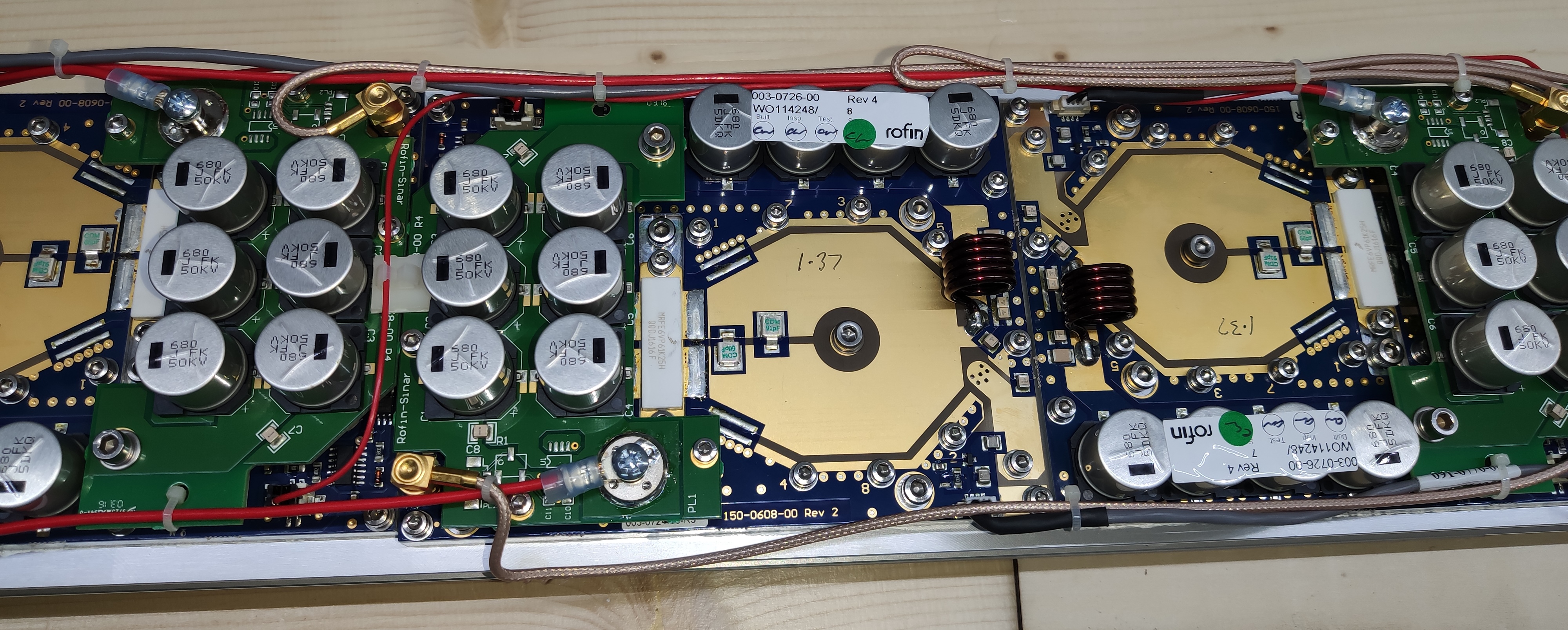

Selector de modo para corregir el haz.Lente de gran distancia focal para corregir el haz.Desmontando la RF, se ve el spliter o combinador de potencia para las diferentes etapas que veremos. Vista completa de la parte posterior del generador RF, con su medidor de potencia directa y reflejada en el lado derecho, y su conector RF.Vista generador RF, 3 etapas en paralelo.Realizando test con otro generador RF para localizar la avería del equipo.Otro test de potencia.Comprobando medida potencia directa y reflejada (ROE).Medida potencia y captura de datos. Para este modelo de nominal 150W, está muy bien el margen de potencia, con un promedio de 224W, y siendo del año 2016, ha sufrido muy poca degradación. La degradación depende mucho de las horas de trabajo, no parece un equipo que haya trabajado muchas horas.
Resumen:
Equipo muy similar a un Rofin OEM10 en el tipo de cavidad interna, algo más grande. La parte de RF es muy diferente a cualquier OEM10, ya que la lleva incorporada evitando así problemas con el cable coaxial. La etapa generadora de RF son 3 mosfets dobles, según referencia (ver fotos), trabajan en modo pulsado hasta un 60% de duty cicle, según Rofin hasta 400us máxima amplitud. (mínimo 1 kHz aprox de frecuencia mínima de trabajo) El equipo se alimenta igual a 48 voltios, y necesita algo más de 60 amperios para trabajar.
Test voltaje en la carga, ejemplo J48
