Realizamos muchas recargas de estos modelos, pero en esta ocasión es un equipo no muy antiguo del año 2012 y lleva una electrónica actualizada, mientras la cavidad y cuerpo siguen el mismo diseño de hace 20 años.

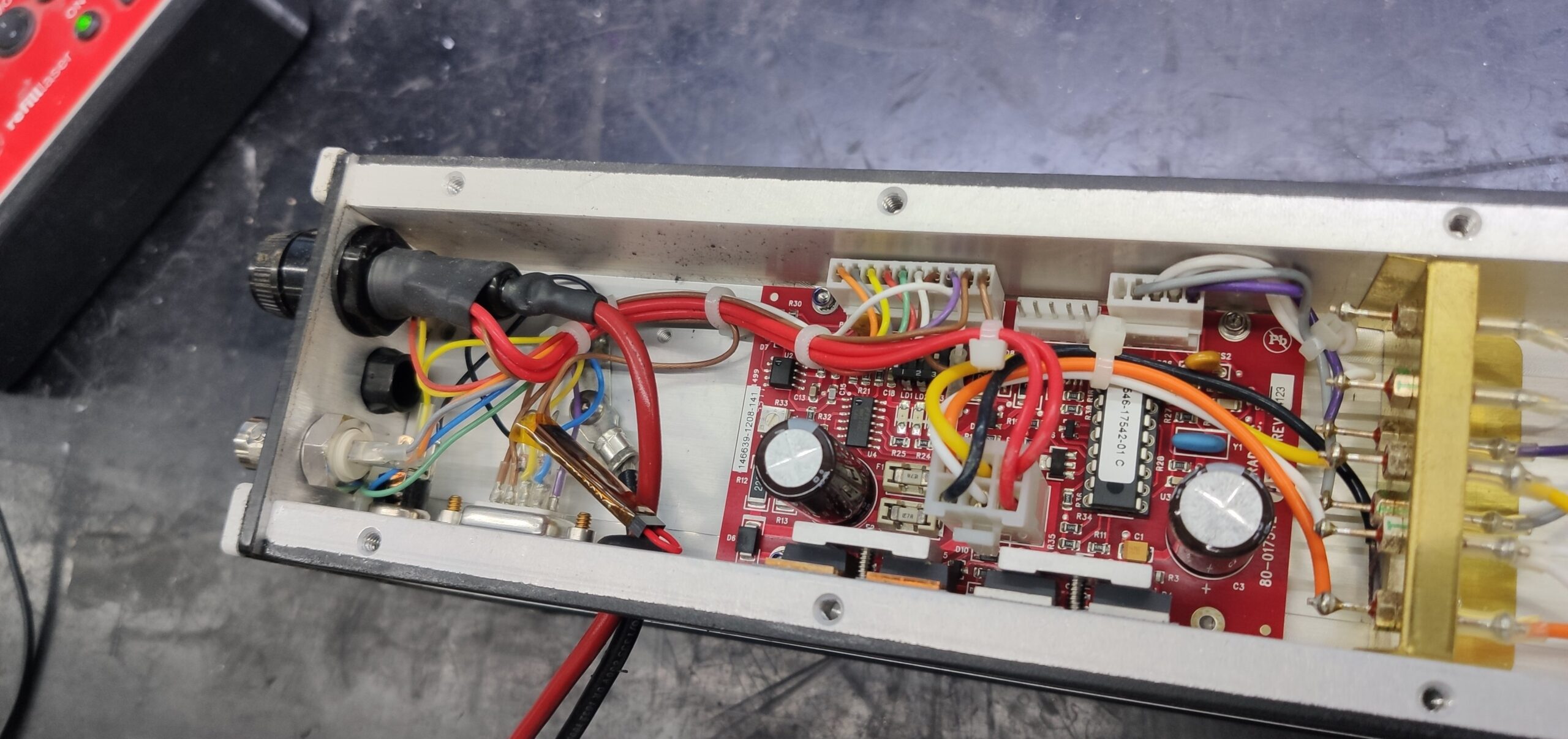

Vista de la electrónica integrada.La placa de control, sigue teniendo el mismo software para el control del tickle, temperatura, tensión, etc…, pero con componentes más modernos tipo SMD.El cambio más grande donde se nota, es en el generador de RF, donde se puede ajustar mejor el comportamiento de la realimentación, además de cambiar de modelo de mosfet más actual.Placa de baquelita de un grosor extra, la capa del medio alberga una bobina que en las placas viejas se puede ver, en esta apenas se puede intuir.Parte trasera de la placa del generador de RF.Vista del grosor de la placa.Cavidad desmontada lista para la recarga.Una vez recargado, montaje y tests.Ajustando potencias y calibración del generador de RF.Modelo J48-2S del año 2012.
Normalmente a cada equipo le hacemos un test a la llegada, y una vez reparado se realiza otra serie de tests para asegurar el correcto encendido, funcionamiento continuo, y test pulsados de alta velocidad.
Test a la llegada del equipo, apenas 3W enseguida bajaba, esto es problema de degradación del gas.Test del J48-2S después de la recarga, una vez acabado todo el proceso de limpieza, relleno, ajuste óptico, y ajuste de RF.
